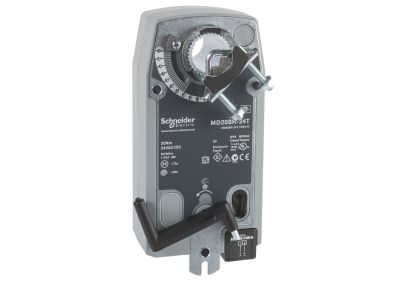

Siłownik przepustnicy ze sprężyną MD20SR-24M | MD20SR-24M Schneider Electric

Opis i Kluczowe Cechy

Siłownik przepustnicy ze sprężyną MD20SR‑24M to kompaktowe urządzenie wykonawcze do sterowania przepustnicami wentylacyjnymi w instalacjach serwisowych budynku. Zasilany napięciem 24 V AC/DC, oferuje moment obrotowy 2 Nm i pracuje z sygnałem sterowania modulacją 2…10 Vdc. Stopień ochrony IP54 oraz klasa III (bardzo niskie napięcie) czynią go bezpiecznym i odpornym na warunki środowiskowe. Regulowany kąt obrotu wynosi maks. 95°.

• Moment obrotowy 2 Nm: zapewnia niezawodne napędzanie przepustnic o powierzchni do 4 m² w systemach HVAC bez ryzyka przeciążenia mechanizmu.
• Powrót sprężynowy: gwarantuje automatyczne zamknięcie przepustnicy w razie zaniku napięcia, zwiększając bezpieczeństwo instalacji.
• Zasilanie 24 V AC/DC: uniwersalne napięcie umożliwia integrację z różnymi systemami automatyki budynkowej bez konieczności stosowania dodatkowych zasilaczy.
• Sygnał sterowania modulacją 2…10 Vdc: umożliwia płynną, proporcjonalną regulację położenia przepustnicy, co przekłada się na precyzyjną kontrolę przepływu powietrza.
• Stopień ochrony IP54: zapewnia odporność na pył i bryzgi wody, co pozwala na montaż w trudnych warunkach środowiskowych.
• Klasa III – bardzo niskie napięcie: eliminuje ryzyko porażenia prądem, spełniając najwyższe standardy bezpieczeństwa.
• Regulowany kąt obrotu do maks. 95°: umożliwia optymalne dopasowanie zakresu ruchu do wymagań konkretnej przepustnicy.

Zgodność z Normami

Siłownik MD20SR‑24M spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Jako urządzenie klasy III (bardzo niskie napięcie) zapewnia dodatkowy poziom ochrony w instalacjach niskonapięciowych.

Zastosowanie

Siłownik przepustnicy MD20SR‑24M znajduje zastosowanie w systemach automatyki budynkowej, szczególnie w instalacjach wentylacyjnych i klimatyzacyjnych. Dzięki kompaktowej budowie i funkcji powrotu sprężynowego sprawdza się w wymagających aplikacjach.

• Sterowanie przepustnicami wentylacyjnymi w centralach wentylacyjnych i klimatyzacyjnych.
• Automatyczne zamykanie przepustnic w systemach bezpieczeństwa pożarowego i oddymiania.
• Regulacja przepływu powietrza w instalacjach HVAC budynków komercyjnych i użyteczności publicznej.
• Integracja z systemami zarządzania budynkiem (BMS) poprzez sygnał sterowania 2…10 Vdc.

Wskazówki Montażowe

Montaż siłownika MD20SR‑24M powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Siłownik montuje się bezpośrednio na wale przepustnicy za pomocą odpowiedniego uchwytu mocującego. Należy dobrać przekrój przewodów zasilających i sygnałowych do prądu obciążenia oraz zapewnić prawidłowe uziemienie zgodnie z obowiązującymi przepisami. Moment dokręcania oraz ustawienie kąta obrotu (maks. 95°) należy wykonać zgodnie z instrukcją producenta.

FAQ

• Jaki jest stopień ochrony siłownika MD20SR‑24M? Stopień ochrony wynosi IP54, co oznacza odporność na pył i bryzgi wody – urządzenie nadaje się do montażu w trudnych warunkach środowiskowych.
• Jaki sygnał sterowania jest wymagany? Siłownik sterowany jest sygnałem modulacji 2…10 Vdc, co pozwala na płynną, proporcjonalną regulację położenia przepustnicy.
• Czy siłownik posiada funkcję powrotu sprężynowego? Tak, MD20SR‑24M wyposażony jest w sprężynę powrotną, która automatycznie ustawia przepustnicę w pozycji bezpiecznej w przypadku zaniku napięcia zasilania.
