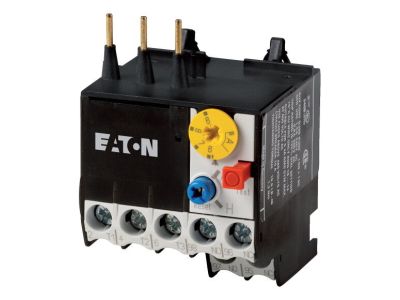

Silnikowy przekaźnik przeciążeniowy 1Z1R, ZE-9 | 014708 Eaton

Alternatywny kod produktu: ZE-9

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy silnikowy ZE-9 przeznaczony do ochrony silników, z klasą wyzwolenia 10A zapewniającą szybką reakcję na przeciążenia i napięciem izolacji Ui 690V. Wyposażony w zestyk 1Z1R (1 zwierny + 1 rozwierny) do sygnalizacji i sterowania. Montowany bezpośrednio na styczniku serii DILE(E)M.

• Klasa wyzwolenia 10A: Precyzyjna ochrona silników przed przeciążeniami, minimalizująca ryzyko uszkodzenia uzwojeń.
• Napięcie izolacji Ui 690V: Gwarantuje bezpieczną pracę w instalacjach o podwyższonym napięciu.
• Czułość na brak fazy: Chroni silnik przed pracą na dwóch fazach, zapobiegając przegrzaniu i uszkodzeniu.
• Stopień ochrony IP20 z zabezpieczeniem przed dotknięciem palcem (EN50274): Zapewnia bezpieczeństwo obsługi w rozdzielnicy.
• Zestyki 1Z1R: Umożliwiają sygnalizację zadziałania przekaźnika oraz sterowanie obwodami zewnętrznymi.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947, VDE0660 T.102 oraz EN50274 dotyczącej zabezpieczenia przed dotknięciem palcem. Posiada dopuszczenie do użytku na statkach.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony silników elektrycznych przed przeciążeniem i brakiem fazy w instalacjach przemysłowych i okrętowych. Idealnie sprawdza się w układach napędowych oraz automatyce budynkowej.

• Ochrona silników w układach napędowych z użyciem styczników DILE(E)M.
• Zabezpieczenie silników w strefach zagrożonych wybuchem (EEx).
• Sygnalizacja stanu przeciążenia i awarii w systemach sterowania PLC.
• Instalacje okrętowe – dopuszczenie do użytku na statkach.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik mocuje się bezpośrednio na styczniku DILE(E)M za pomocą zacisków (bez potrzeby stosowania szyny TH35). Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność podłączenia i ustawienie klasy wyzwolenia.

FAQ

• Jaki jest stopień ochrony przekaźnika ZE-9? Stopień ochrony wynosi IP20, z dodatkowym zabezpieczeniem przed dotknięciem palcem zgodnym z EN50274. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Czy przekaźnik jest czuły na brak fazy? Tak, przekaźnik ZE-9 posiada czułość na brak fazy – w przypadku zaniku jednej z faz natychmiast wyzwala, chroniąc silnik przed pracą dwufazową i związanym z tym przegrzaniem.
• Czy przekaźnik może być stosowany do ochrony silników w strefach zagrożonych wybuchem? Tak, w danych technicznych podano, że przekaźnik nadaje się do ochrony silników EEx (Ex). Należy jednak zawsze przestrzegać wymogów lokalnych przepisów i dokumentacji strefy Ex.
