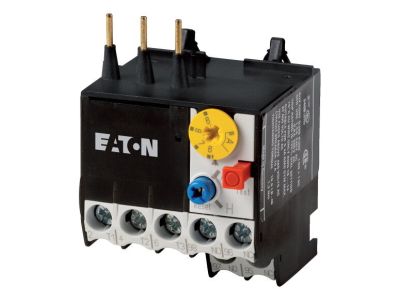

Silnikowy przekaźnik przeciążeniowy 1Z1R, ZE-2,4 ZE | 014479 Eaton

Opis i Kluczowe Cechy

Silnikowy przekaźnik przeciążeniowy Eaton ZE-2,4 o numerze katalogowym 14479 to zaawansowany aparat ochronny zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa układów napędowych. Urządzenie zostało zoptymalizowane do bezpośredniego montażu w stycznikach miniaturowych serii DILE(E)M, co pozwala na znaczną oszczędność miejsca w rozdzielnicy oraz skrócenie czasu prefabrykacji układów sterowania. Przekaźnik wyposażony jest w jeden styk zwierny (1Z) oraz jeden styk rozwierny (1R), co umożliwia jednoczesne rozłączenie obwodu cewki stycznika oraz sygnalizację stanu awaryjnego do sterownika PLC lub lampki kontrolnej.

• Klasa wyzwolenia 10A: Gwarantuje precyzyjną reakcję na przeciążenia termiczne w czasie dostosowanym do charakterystyki standardowych silników klatkowych.
• Napięcie izolacji (Ui): Znamionowe napięcie izolacji wynoszące 690V pozwala na bezpieczną pracę w przemysłowych sieciach niskiego napięcia.
• Ochrona przed brakiem fazy: Zintegrowana funkcja czułości na zanik fazy chroni uzwojenia silnika przed asymetrią i przegrzaniem, co jest kluczowe dla żywotności jednostek napędowych.
• Stopień ochrony IP20: Obudowa zapewnia ochronę przed dostępem do części niebezpiecznych palcem, co podnosi bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm technicznych, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Przekaźnik ZE-2,4 jest zgodny z normą IEC/EN 60947 oraz VDE0660 T.102, co definiuje jego parametry w zakresie aparatury niskonapięciowej. Dodatkowo, urządzenie posiada certyfikację do ochrony silników pracujących w strefach zagrożonych wybuchem (EEx). Zgodność z normą EN50274 gwarantuje pełne zabezpieczenie przed dotknięciem palcem przy pionowym uruchamianiu od przodu. Aparat posiada również dopuszczenia do użytku w sektorze morskim, co pozwala na jego instalację na statkach i platformach offshore.

Zastosowanie

Przekaźnik ZE-2,4 znajduje szerokie zastosowanie w automatyce przemysłowej i budynkowej. Jest idealnym rozwiązaniem do ochrony małych silników elektrycznych, gdzie wymagana jest wysoka gęstość upakowania aparatury. Dzięki swojej uniwersalności i dopuszczeniom globalnym, może być stosowany w maszynach eksportowanych na wszystkie rynki światowe. Doskonale sprawdza się w układach wentylacji, pompach, przenośnikach taśmowych oraz w systemach sterowania procesami technologicznymi, gdzie kluczowa jest ciągłość pracy i szybka reakcja na stany nieustalone.

Wskazówki Montażowe

Montaż przekaźnika ZE-2,4 jest intuicyjny i nie wymaga dodatkowych adapterów przy współpracy ze stycznikami DILE(E)M. Należy wsunąć bolce przyłączeniowe przekaźnika bezpośrednio w zaciski prądowe stycznika i dokręcić je z odpowiednim momentem obrotowym, aby zapewnić trwały styk elektryczny i uniknąć nagrzewania się połączeń. Przekaźnik powinien być montowany w pozycji pionowej, aby zachować deklarowany stopień ochrony przed dotknięciem. Przed uruchomieniem należy nastawić prąd wyzwalania na tarczy regulacyjnej zgodnie z prądem znamionowym silnika (In) podanym na tabliczce znamionowej maszyny.

FAQ

• Czy przekaźnik ZE-2,4 może pracować z silnikami w strefach ATEX? Tak, urządzenie nadaje się do ochrony silników typu EEx, co potwierdzają odpowiednie certyfikaty zgodności.
• Jaki jest sposób montażu tego urządzenia? Przekaźnik jest dedykowany do montażu bezpośredniego pod stycznikiem serii DILEM, co eliminuje konieczność stosowania dodatkowego okablowania między tymi aparatami.
• Czy urządzenie chroni przed zwarciem? Nie, przekaźnik przeciążeniowy chroni przed skutkami długotrwałych przeciążeń i zaniku fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłącznik nadprądowy.
