Silnikowy przekaźnik przeciążeniowy 1Z1R, ZE-12 ZE | 014752 Eaton

Alternatywny kod produktu: ZE-12

Opis i Kluczowe Cechy

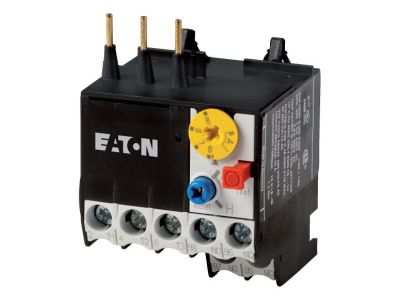

Silnikowy przekaźnik przeciążeniowy ZE-12 ZE (symbol 014752) to urządzenie przeznaczone do ochrony silników elektrycznych przed skutkami przeciążeń i zaniku fazy. Posiada klasę wyzwolenia 10A oraz napięcie izolacji Ui=690V, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Przystosowany do bezpośredniego montażu w styczniku o rozmiarze DILE(E)M, wyposażony w styki pomocnicze 1Z+1R. Stopień ochrony IP20 z zabezpieczeniem przed dotknięciem palcem zgodnie z EN50274.

• Klasa wyzwolenia 10A: Zapewnia szybką reakcję na przeciążenie – zadziałanie w czasie do 10 sekund przy 7,2-krotności prądu znamionowego, chroniąc silnik przed termicznym uszkodzeniem.
• Ui 690 V: Wysoka wytrzymałość izolacji umożliwia stosowanie w instalacjach o podwyższonym napięciu, zwiększając bezpieczeństwo i uniwersalność.
• Wrażliwość na brak fazy: Chroni silnik przed pracą przy zaniku jednej z faz, co mogłoby prowadzić do przeciążenia i przegrzania uzwojeń.
• Montaż bezpośrednio w styczniku DILE(E)M: Oszczędza miejsce w szafie sterowniczej i skraca czas instalacji dzięki wbudowanym zaciskom.
• Styki pomocnicze 1Z+1R: Umożliwiają sygnalizację stanu przeciążenia oraz blokady załączania – idealne do integracji z układami automatyki.
• Stopień ochrony IP20 i zabezpieczenie przed dotknięciem palcem (EN50274): Zwiększone bezpieczeństwo personelu podczas obsługi i konserwacji w rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE0660 T.102, co potwierdza jego niezawodność i bezpieczeństwo w warunkach przemysłowych. Dodatkowo zabezpieczenie przed dotknięciem palcem zgodne z EN50274. Posiada dopuszczenie do użytku na statkach, co rozszerza obszar zastosowań.

Zastosowanie

Przekaźnik przeciążeniowy ZE-12 ZE znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy. Dzięki kompaktowej budowie i montażowi w styczniku idealnie nadaje się do nowych instalacji oraz modernizacji.

• Ochrona silników asynchronicznych w napędach wentylatorów, pomp, sprężarek i przenośników.
• Zabezpieczanie silników w wykonaniu przeciwwybuchowym (EEx) w strefach zagrożonych wybuchem (zgodnie z deklaracją producenta).
• Integracja z układami automatyki przemysłowej – sygnalizacja przeciążenia poprzez styki pomocnicze.
• Zastosowanie w instalacjach okrętowych i morskich (dopuszczenie do użytku na statkach).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Przekaźnik mocuje się bezpośrednio na styczniku o rozmiarze DILE(E)M za pomocą wbudowanych zacisków. Należy stosować przewody o przekroju dostosowanym do prądu znamionowego, a momenty dokręcania zacisków muszą być zgodne z dokumentacją producenta. Po instalacji sprawdzić poprawność działania i nastawę klasy wyzwolenia.

FAQ

• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Dodatkowo zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu.
• Jakie sygnalizacje zapewniają styki pomocnicze? Przekaźnik wyposażony jest w jeden styk normalnie otwarty (Z) i jeden normalnie zamknięty (R). Styk NO może sygnalizować zadziałanie zabezpieczenia, styk NC może służyć do wyłączenia obwodu sterowania lub blokady.
• Czy przekaźnik jest wrażliwy na brak fazy? Tak, przekaźnik posiada funkcję wrażliwości na brak fazy (zgodnie z IEC/EN 60947). W przypadku zaniku jednej z faz nastąpi wyzwolenie, chroniąc silnik przed uszkodzeniem.
