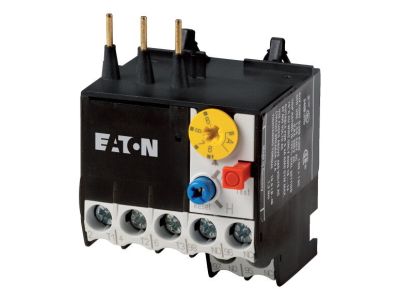

Silnikowy przekaźnik przeciążeniowy 1Z1R ZE-1,0 ZE | 014376 Eaton

Opis i Kluczowe Cechy

Silnikowy przekaźnik przeciążeniowy EATON ZE-1,0 o numerze katalogowym 14376 to zaawansowane urządzenie ochronne zaprojektowane z myślą o zapewnieniu maksymalnego bezpieczeństwa jednostek napędowych. Urządzenie charakteryzuje się klasą wyzwolenia 10A, co gwarantuje precyzyjną reakcję na przeciążenia termiczne w czasie krótszym niż 10 sekund przy sześciokrotności prądu nastawczego. Przekaźnik został zoptymalizowany pod kątem bezpośredniego montażu na stycznikach miniaturowych z serii DILE(E)M, co pozwala na znaczną oszczędność miejsca w rozdzielnicy oraz skrócenie czasu prefabrykacji układów sterowania.

• Wrażliwość na brak fazy: Zgodnie z rygorystycznymi normami, urządzenie monitoruje symetrię obciążenia, chroniąc silnik przed przegrzaniem w przypadku zaniku jednej z faz zasilających.
• Wysokie napięcie izolacji: Znamionowe napięcie izolacji (Ui) wynoszące 690V pozwala na bezpieczną pracę w standardowych sieciach przemysłowych.
• Konfiguracja styków: Wyposażenie w jeden styk zwierny (1Z) oraz jeden styk rozwierny (1R) umożliwia jednoczesne odłączenie cewki stycznika i sygnalizację błędu do sterownika PLC lub lampki kontrolnej.
• Ochrona EEx: Przekaźnik posiada certyfikację umożliwiającą ochronę silników pracujących w strefach zagrożonych wybuchem, co świadczy o jego najwyższej niezawodności.

Zgodność z Normami

Produkt spełnia szereg międzynarodowych standardów bezpieczeństwa i jakości, co czyni go rozwiązaniem uniwersalnym na rynki globalne. Kluczowe normy to:

• IEC/EN 60947 oraz VDE0660 T.102: Gwarantują parametry techniczne aparatury niskonapięciowej i jej zdolność do bezpiecznego przerywania obwodów.
• EN 50274: Zapewnia ochronę przed dotknięciem palcem przy pionowym uruchamianiu od przodu, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.
• Dopuszczenia morskie: Urządzenie posiada certyfikaty pozwalające na montaż w trudnych warunkach panujących na statkach i platformach offshore.
• Stopień ochrony IP20: Zapewnia podstawową ochronę przed dostępem do części niebezpiecznych oraz przed wnikaniem ciał stałych.

Zastosowanie

Przekaźnik ZE-1,0 znajduje szerokie zastosowanie w przemyśle i infrastrukturze. Jest idealnym rozwiązaniem do ochrony małych silników klatkowych, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary. Dzięki certyfikacji EEx, może być stosowany w przemyśle chemicznym i petrochemicznym. Doskonale sprawdza się w układach napędowych pomp, wentylatorów oraz przenośników taśmowych, gdzie stabilność pracy silnika jest kluczowa dla ciągłości procesów technologicznych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Przekaźnik należy wpiąć bezpośrednio w zaciski wyjściowe stycznika DILE(E)M, co tworzy sztywny i zwarty blok rozruchowy. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków na skutek zbyt dużego oporu przejścia. Urządzenie jest przystosowane do pracy w pozycji pionowej, a jego konstrukcja zapewnia pełne bezpieczeństwo obsługi od frontu urządzenia.

FAQ

• Czy przekaźnik ZE-1,0 wymaga osobnego zasilania? Nie, jest to urządzenie pasywne, reagujące na ciepło generowane przez prąd płynący w obwodzie głównym silnika.
• Czy można go zamontować na szynie DIN bez stycznika? Urządzenie jest dedykowane do montażu bezpośredniego na styczniku. W przypadku montażu oddzielnego należy sprawdzić dostępność dedykowanych adapterów montażowych.
• Co oznacza klasa wyzwolenia 10A? Oznacza to, że przy prądzie równym 7,2-krotności prądu nastawczego, przekaźnik zadziała w czasie od 2 do 10 sekund, co jest standardem dla większości aplikacji silnikowych.
