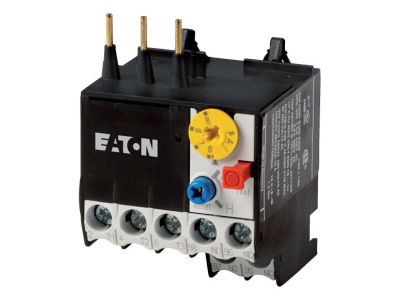

Silnikowy przekaźnik przeciążeniowy 1Z1R, ZE-0,6 | 014333 Eaton

Alternatywny kod produktu: ZE-0,6

Opis i Kluczowe Cechy

Silnikowy przekaźnik przeciążeniowy o symbolu ZE-0,6 (nr katalogowy 014333) z konfiguracją styków 1Z1R (1 zwierny + 1 rozwierny) zapewnia niezawodną ochronę silników elektrycznych. Dzięki klasie wyzwolenia 10A gwarantuje szybką reakcję na przeciążenia, minimalizując ryzyko uszkodzenia uzwojeń. Napięcie izolacji Ui 690V pozwala na stosowanie w instalacjach o podwyższonych napięciach roboczych. Przekaźnik został zaprojektowany do bezpośredniego montażu na stycznikach serii DILE(E)M, co upraszcza zabudowę w szafach sterowniczych.

• Konfiguracja styków 1Z1R: Umożliwia jednoczesną sygnalizację zadziałania (styk pomocniczy) i odłączenie obwodu sterowania – zwiększa funkcjonalność układu zabezpieczeń.
• Klasa wyzwolenia 10A: Zapewnia szybkie wyzwolenie w przypadku przeciążeń, skutecznie chroniąc silnik przed przegrzaniem i uszkodzeniem termicznym.
• Wrażliwość na brak fazy: Wykrywa asymetrię lub zanik jednej z faz, co zapobiega pracy silnika w niebezpiecznych warunkach (np. przy uszkodzeniu zasilania).
• Napięcie izolacji Ui 690V: Gwarantuje bezpieczną pracę w obwodach o napięciu do 690 V AC, co czyni go odpowiednim do zastosowań przemysłowych i okrętowych.
• Zabezpieczenie przed dotknięciem palcem (EN50274): Przy pionowym uruchamianiu od przodu spełnia wymogi ochrony przed przypadkowym kontaktem z elementami pod napięciem (stopień IP20).

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 T.102. Dodatkowo posiada zabezpieczenie przed dotknięciem palcem zgodne z EN50274 oraz dopuszczenie do użytku na statkach, co potwierdza jego niezawodność w trudnych warunkach środowiskowych. Urządzenie oznaczone jest znakiem CE.

Zastosowanie

Silnikowy przekaźnik przeciążeniowy ZE-0,6 znajduje zastosowanie w układach zabezpieczenia i sterowania silnikami trójfazowymi, szczególnie w instalacjach przemysłowych i okrętowych.

• Ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy w szafach sterowniczych maszyn.
• Współpraca ze stycznikami serii DILE(E)M w układach rozruchu bezpośredniego i przełączania gwiazda-trójkąt.
• Zabezpieczenie silników w instalacjach okrętowych, gdzie wymagane jest dopuszczenie do użytku na statkach.
• Systemy automatyki budynkowej i przemysłowej wymagające niezawodnej sygnalizacji stanu zabezpieczeń (styk rozwierny do sygnalizacji awarii).

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik mocuje się bezpośrednio na styczniku serii DILE(E)M za pomocą zacisków – dokręć śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia. Po montażu sprawdź poprawność połączeń oraz ustawienie zakresu nastawczego (jeśli dotyczy).

FAQ

• Jaki stopień ochrony ma przekaźnik ZE-0,6? Przekaźnik posiada stopień ochrony IP20 – jest odporny na dotknięcie palcem, ale nie jest przeznaczony do pracy w wilgotnym lub zapylonym środowisku bez dodatkowej obudowy.
• Czy przekaźnik reaguje na brak fazy? Tak, urządzenie jest wyposażone w układ wrażliwości na brak fazy – wykrywa zanik lub asymetrię napięcia i wyzwala zabezpieczenie, co zapobiega pracy silnika w niebezpiecznych warunkach.
• Ile styków posiada ten model i jakie są ich funkcje? Model ZE-0,6 ma konfigurację 1Z1R – jeden zestyk zwierny (NO) i jeden rozwierny (NC). Rozwierny może służyć do sygnalizacji zadziałania lub odłączenia obwodu sterowania, zwierny do podtrzymania sygnału awarii.
