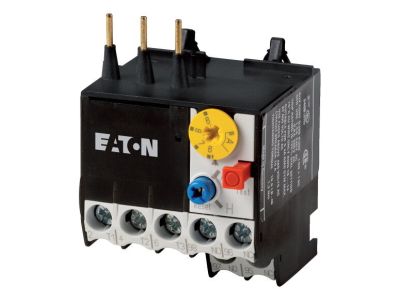

Silnikowy przekaźnik przeciążeniowy 1Z1R, ZE-0,24 ZE | 014285 Eaton

Alternatywny kod produktu: ZE-0,24

Opis i Kluczowe Cechy

Silnikowy przekaźnik przeciążeniowy ZE-0,24 (symbol 014285) przeznaczony do bezpośredniego montażu w styczniku DILE(E)M. Zapewnia ochronę silników przed przeciążeniem i zanikiem fazy, z klasą wyzwolenia 10A. Napięcie izolacji Ui 690V, stopień ochrony IP20. Wyposażony w zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu.

• Montaż bezpośredni w stycznikach DILE(E)M: Usprawnia instalację i oszczędza miejsce w rozdzielnicy, eliminując potrzebę dodatkowych przewodów.
• Wrażliwość na brak fazy: Chroni silnik przed pracą przy zaniku jednej fazy, co mogłoby prowadzić do uszkodzenia uzwojeń.
• Klasa wyzwolenia 10A: Gwarantuje szybkie zadziałanie w przypadku przeciążenia, ograniczając ryzyko przegrzania silnika.
• Napięcie izolacji Ui 690V: Zapewnia bezpieczną pracę w instalacjach o podwyższonym napięciu, zgodnie z wymaganiami przemysłowymi.
• Stopień ochrony IP20 i zabezpieczenie przed dotknięciem palcem: Gwarantuje bezpieczeństwo personelu podczas obsługi i konserwacji rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE0660 T.102 w zakresie wrażliwości na brak fazy. Zabezpieczenie przed dotknięciem palcem jest zgodne z EN50274. Urządzenie posiada dopuszczenie do użytku na statkach.

Zastosowanie

Przekaźnik przeciążeniowy ZE-0,24 dedykowany jest do ochrony silników elektrycznych w różnych środowiskach, w tym w strefach zagrożonych wybuchem (silniki EEx) oraz na jednostkach pływających. Sprawdza się w układach automatyki przemysłowej i sterowania maszyn.

• Ochrona silników w pompach, wentylatorach, sprężarkach i innych urządzeniach napędzanych silnikami.
• Zabezpieczenie silników pracujących w strefach zagrożonych wybuchem (EEx).
• Instalacje na statkach i platformach morskich, gdzie wymagane jest dopuszczenie do pracy w warunkach morskich.
• Układy automatyki z bezpośrednim montażem w stycznikach DILE(E)M, upraszczające konstrukcję szaf sterowniczych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekaźnik mocowany jest bezpośrednio na zaciski stycznika DILE(E)M – nie wymaga dodatkowego okablowania. Należy przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do prądu obwodu. Urządzenie przeznaczone do montażu w rozdzielnicach o stopniu ochrony IP20.

FAQ

• Czy przekaźnik ma podświetlenie lub sygnalizację zadziałania? W danych produktu nie ma informacji o podświetleniu. Przekaźnik ZE-0,24 klasy wyzwolenia 10A działa samoczynnie, a sygnalizacja mechaniczna (np. przez wskaźnik) nie jest wymagana w podstawowej wersji.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony IP20 – urządzenie jest chronione przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm, jednak nie jest odporne na wilgoć. Montaż wyłącznie w suchych pomieszczeniach rozdzielnic.
• Jakie są tryby pracy styków przekaźnika? Przekaźnik posiada jeden styk zwierny i jeden rozwierny (1Z1R). W stanie normalnym (brak przeciążenia) styk zwierny jest zamknięty, a rozwierny otwarty. Po zadziałaniu zabezpieczenia następuje przełączenie – styk zwierny otwiera się, a rozwierny zamyka, co umożliwia sygnalizację awarii.
