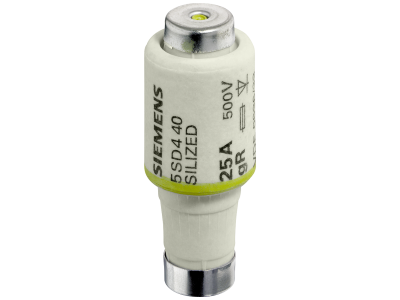

Wkładka topikowa SILIZED 500V do zabezpieczeń półprzewodnikowych superszybka, wielkość DII, E27 | 5SD430 Siemens

Alternatywny kod produktu: 5SD430

Opis i Kluczowe Cechy

Wkładka topikowa SILIZED o symbolu 5SD430 to superszybkie zabezpieczenie półprzewodnikowe w wielkości DII z gwintem E27. Przeznaczona do ochrony wrażliwych elementów elektronicznych przed skutkami zwarć i przeciążeń. Łączy prąd znamionowy 20 A z napięciem 500 V, co pozwala na bezpieczną pracę w układach o średnim i dużym obciążeniu. Konstrukcja z wypełnieniem SILIZED zapewnia skuteczne gaszenie łuku elektrycznego.

• Prąd znamionowy 20 A: Gwarantuje selektywną ochronę półprzewodników bez ryzyka uszkodzenia w stanach awaryjnych.
• Napięcie znamionowe 500 V AC: Umożliwia stosowanie w obwodach zasilania o napięciu do 500 V, typowych dla przemysłowych układów energoelektronicznych.
• Superszybkie działanie: Minimalizuje wydzielaną energię cieplną i mechaniczną w czasie wyłączenia, chroniąc kosztowne tyrystory, diody czy tranzystory IGBT.
• Wielkość DII i gwint E27: Standardowy wymiar i mocowanie pasujące do typowych oprawek bezpiecznikowych, ułatwia szybki montaż i wymianę.
• Wypełnienie SILIZED: Specjalna krzemionkowa mieszanka tłumiąca łuk elektryczny i skracająca czas wyłączenia, co podnosi niezawodność zabezpieczenia.

Zgodność z Normami

Wkładka topikowa SILIZED 5SD430 została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczona jest do instalacji w obwodach zabezpieczeń półprzewodnikowych, spełniając wymagania typowych norm branżowych (np. IEC/EN 60269 seria) – dokładne numery norm znajdują się w dokumentacji producenta.

Zastosowanie

Wkładka topikowa SILIZED znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne odłączenie obwodu w celu ochrony elementów półprzewodnikowych przed przepięciami i prądami zwarciowymi.

• Zabezpieczenie tyrystorów i diod w prostownikach sterowanych oraz falownikach.
• Ochrona tranzystorów mocy (IGBT, MOSFET) w zasilaczach impulsowych i przekształtnikach.
• Układy automatyki przemysłowej – styczniki półprzewodnikowe i moduły soft-startu.
• Obwody pomocnicze i sterownicze w rozdzielnicach, gdzie wymagana jest ekstremalnie krótka charakterystyka wyłączenia.

Wskazówki Montażowe

Montaż i wymianę wkładki topikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować oprawki bezpiecznikowe przystosowane do gwintu E27 oraz wielkości DII. Przed wkręceniem wkładki sprawdzić stan oprawki i przewodów. Moment dokręcania oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją producenta oprawki. W przypadku wątpliwości dotyczących doboru wkładki do konkretnego obwodu zaleca się konsultację z projektantem.

FAQ

• Czy ta wkładka nadaje się do zabezpieczenia silników elektrycznych? Nie, jest przeznaczona wyłącznie do ochrony półprzewodników (tyrystorów, diod, tranzystorów). Do silników należy stosować wkładki o charakterystyce zwłocznej lub przemiennej.
• Jaki jest maksymalny prąd zwarciowy, który może wyłączyć ta wkładka? W danych produktu nie podano wartości prądu wyłączalnego. W praktyce zależy on od konstrukcji oprawki i parametrów obwodu – szczegółowe dane znajdują się w karcie katalogowej producenta.
• Jaki gwint ma ta wkładka i czy pasuje do standardowych oprawek? Gwint E27 (tzw. „duży gwint” Edisona). Pasuje do typowych oprawek bezpiecznikowych DII z gwintem E27.
