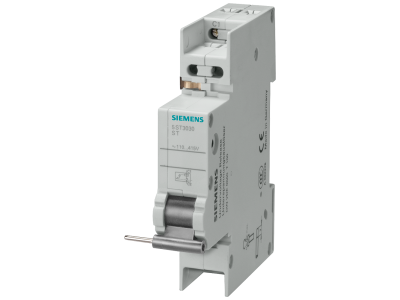

Wyzwalacz napięciowy 12V AC/DC, do wyłączników nadmiarowo-prądowych | 5ST3031-0XX01 Siemens

Alternatywny kod produktu: 5ST30310XX01

Opis i Kluczowe Cechy

Wyzwalacz napięciowy 12V AC/DC (symbol 5ST3031-0XX01) to komponent przeznaczony do zdalnego wyłączania wyłączników nadmiarowo-prądowych z serii 5SL4, 5SY, 5SP oraz RCBO 5SU1 (wymaga złącza 5ST3805-1 w przypadku modelu 5SU1). Zasilanie 12V prądem przemiennym lub stałym umożliwia elastyczne sterowanie obwodami elektrycznymi, zwiększając funkcjonalność i bezpieczeństwo instalacji.

• Zasilanie 12V AC/DC: Uniwersalność zastosowania – kompatybilny z obwodami prądu przemiennego i stałego, co ułatwia integrację z różnymi systemami zasilania.
• Zdalne wyłączanie wyłączników: Pozwala na sterowanie załączaniem/wyłączaniem obwodów z dowolnego punktu instalacji, np. z pulpitu sterowniczego lub systemu automatyki.
• Kompatybilność z seriami 5SL4, 5SY, 5SP oraz 5SU1: Współpracuje z wyłącznikami nadmiarowo-prądowymi i RCBO, zapewniając spójność działania w ramach systemu ochronnego SENTRON.
• Prosta instalacja: Montaż na standardowych szynach DIN, szybkie podłączenie przewodów sterujących – oszczędność czasu podczas montażu.
• Bezpieczeństwo pracy: Ochrona przed dotykiem części czynnych, zgodna z normami bezpieczeństwa instalacji elektrycznych.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych niskiego napięcia (LVD) oraz norm dotyczących kompatybilności elektromagnetycznej (EMC). Produkt posiada oznakowanie CE.

Zastosowanie

Wyzwalacz napięciowy 12V AC/DC znajduje zastosowanie w instalacjach, gdzie wymagane jest zdalne sterowanie wyłącznikami nadmiarowo-prądowymi i RCBO. Umożliwia integrację z systemami automatyki budynkowej, przemysłowymi układami sterowania oraz instalacjami wymagającymi elastycznego zarządzania obwodami.

• Automatyka budynkowa – sterowanie oświetleniem, wentylacją lub ogrzewaniem z poziomu systemu zarządzania budynkiem (BMS).
• Przemysłowe układy sterowania – zdalne wyłączanie obwodów w maszynach i liniach produkcyjnych w przypadku awarii lub konieczności serwisowania.
• Instalacje komercyjne i biurowe – zarządzanie obwodami gniazd w biurowcach lub centrach danych w celu oszczędności energii.
• Systemy ochrony przeciwpożarowej – awaryjne wyłączanie obwodów w sytuacjach zagrożenia.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie montowany wyzwalacz. Urządzenie mocuje się na szynie DIN w rozdzielnicy, a następnie podłącza przewody sterujące zgodnie z dokumentacją techniczną. Zwrócić uwagę na poprawne napięcie zasilania (12V AC/DC) oraz kompatybilność z docelowym wyłącznikiem. Po montażu przeprowadzić test działania, weryfikując poprawność załączania i wyłączania obwodu.

FAQ

• Czy wyzwalacz współpracuje z wyłącznikami innych producentów? Wyzwalacz 5ST3031-0XX01 jest przeznaczony do współpracy z wyłącznikami serii 5SL4, 5SY, 5SP oraz RCBO 5SU1. Dla innych modeli należy sprawdzić kompatybilność z dokumentacją techniczną.
• Jakie napięcie zasilania jest wymagane? Urządzenie współpracuje z napięciem 12V w systemie prądu przemiennego (AC) lub stałego (DC). Napięcie to musi być stabilne i zgodne z parametrami wyłącznika.
• Czy wyzwalacz wymaga dodatkowych komponentów? W przypadku zastosowania z wyłącznikiem 5SU1 konieczne jest złącze 5ST3805-1. Dla pozostałych serii złącze nie jest wymagane.
