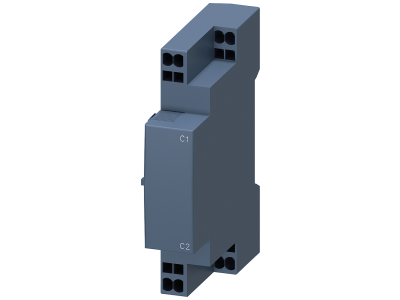

Wyzwalacz napięciowy, AC 90-110V, 50/60Hz, 100% czasu włączania, AC 70-190V | 3RV2902-2DF0 Siemens

Alternatywny kod produktu: 3RV29022DF0

Opis i Kluczowe Cechy

Wyzwalacz napięciowy Siemens SIRIUS o symbolu 3RV2902-2DF0 dedykowany do wyłączników silnikowych serii 3RV2. Przeznaczony do sterowania wyzwalaniem w przypadku zaniku lub obniżenia napięcia sieciowego. Wyposażony w złączkę sprężynową ułatwiającą szybki i pewny montaż. Napięcie sterowania AC 90-110 V (50/60 Hz) umożliwia pracę ciągłą (100% czasu włączania), a szerszy zakres AC 70-190 V dostępny jest do pracy impulsowej z maksymalnym czasem włączania 5 s.

• Napięcie sterowania AC 90-110 V (50/60 Hz): umożliwia bezpieczną pracę ciągłą bez ryzyka przegrzania cewki przy standardowym napięciu sieciowym.
• Zakres rozruchowy AC 70-190 V (50/60 Hz): zapewnia niezawodne wyzwalanie nawet przy wahanym napięciu, z limitem czasu 5 s chroniącym przed przeciążeniem.
• Złączka sprężynowa (push-in): eliminuje potrzebę używania narzędzi do podłączania przewodów, skracając czas montażu i zwiększając pewność połączenia.
• Dedykowany do wyłączników 3RV2: idealnie współpracuje z aparaturą modułową systemu SIRIUS, tworząc spójną instalację sterowniczą.
• Trwała konstrukcja: przystosowana do pracy w warunkach przemysłowych, zgodna z wymaganiami norm europejskich i certyfikowana CE.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z wymaganiami obowiązujących norm europejskich oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony jest do współpracy z wyłącznikami silnikowymi serii 3RV2 w systemie Siemens SIRIUS.

Zastosowanie

Wyzwalacz napięciowy 3RV2902-2DF0 stosowany jest w układach automatyki przemysłowej i maszynach, gdzie wymagana jest ochrona przed skutkami zaniku lub zbyt niskiego napięcia zasilania. Pozwala na zdalne lub automatyczne wyłączenie odbiornika w sytuacji awaryjnej.

• Zabezpieczenie silników i maszyn przed ponownym załączeniem po zaniku napięcia (ochrona przed niekontrolowanym restartem).
• Realizacja bezpiecznego zatrzymania procesu technologicznego w przypadku spadku napięcia poniżej wartości zadanej.
• Zdalne wyzwalanie wyłącznika silnikowego 3RV2 z panelu sterowniczego lub systemu nadrzędnego (PLC).
• Integracja z obwodami bezpieczeństwa w liniach produkcyjnych i instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyzwalacza napięciowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, korzystając z systemu modułowego. Podłączenie przewodów należy wykonać zgodnie z dokumentacją techniczną producenta – przewody o przekroju dobranym do obciążenia (maks. przekrój podany w karcie katalogowej). Złączki sprężynowe nie wymagają narzędzi; dla uzyskania pewnego połączenia odizolowany przewód wcisnąć do oporu. Moment dokręcania (jeśli dotyczy elementów zaciskowych) stosować zgodnie z instrukcją. Po montażu sprawdzić poprawność połączeń i działanie wyzwalacza przed uruchomieniem obwodu.

FAQ

• Do jakich wyłączników silnikowych pasuje ten wyzwalacz? Wyzwalacz napięciowy 3RV2902-2DF0 przeznaczony jest do współpracy z wyłącznikami silnikowymi Siemens serii 3RV2 (system SIRIUS). Pasuje do odpowiednich gniazd w tych urządzeniach.
• Czy wyzwalacz wymaga dodatkowego zasilania, czy korzysta z napięcia z obwodu głównego? Wymaga osobnego napięcia sterowania AC 90-110 V (50/60 Hz) dla pracy ciągłej. Może być także zasilany w zakresie 70-190 V AC, ale wtedy czas włączania jest ograniczony do 5 sekund.
• Jaki jest tryb działania wyzwalacza – czy wyłącza przy zaniku napięcia? Tak, jest to wyzwalacz napięciowy (tzw. undervoltage release). W przypadku zaniku napięcia sterowania (lub obniżenia poniżej wartości progowej) powoduje mechaniczne wyzwolenie wyłącznika 3RV2, odłączając zabezpieczany obwód. Dzięki temu zapobiega niekontrolowanemu restartowi maszyny po powrocie napięcia.
