Wyzwalacz napięciowy, AC 20-24V, 50/60Hz, 100% czasu włączania, AC 20-70V | 3RV2902-2DB0 Siemens

Alternatywny kod produktu: 3RV29022DB0

Opis i Kluczowe Cechy

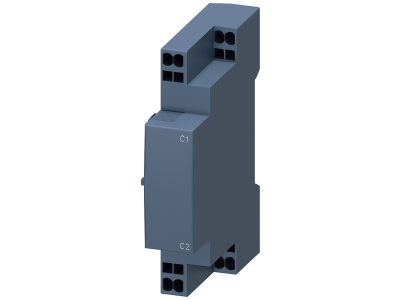

Wyzwalacz napięciowy Siemens 3RV2902-2DB0 z systemu SIRIUS to moduł przeznaczony do zdalnego wyzwalania wyłączników silnikowych serii 3RV2. Urządzenie pracuje przy napięciu sterowania AC 20–24 V (zakres AC/DC 20–70 V) i częstotliwości 50/60 Hz, a jego konstrukcja umożliwia ciągłe zasilanie (100% czasu włączania) bez ryzyka przegrzania. Dzięki przyłączu sprężynowemu montaż jest szybki i bezobsługowy.

• Napięcie sterowania AC 20–24 V / DC 20–70 V: uniwersalność zastosowania w instalacjach prądu przemiennego i stałego – jeden model do różnych systemów.
• Praca ciągła 100% (100% ED): stałe podtrzymanie napięcia w obwodzie pomocniczym bez konieczności stosowania przekaźników czasowych ani ryzyka termicznego przeciążenia.
• Czas włączania ok. 5 s (AC i DC): opóźnienie zadziałania zapobiega niepożądanym wyłączeniom podczas krótkotrwałych zaników napięcia.
• Przyłącze sprężynowe (push-in): szybki montaż bez użycia narzędzi, redukcja czasu instalacji i eliminacja błędów zaciskania.
• Dedykowany do wyłączników serii 3RV2: kompatybilność mechaniczna i elektryczna z rodziną wyłączników silnikowych Siemens – łatwa rozbudowa systemu.

Zgodność z Normami

Wyzwalacz został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyzwalacz napięciowy 3RV2902-2DB0 stosuje się w instalacjach przemysłowych i budynkowych, gdzie wymagane jest zdalne odłączanie obwodów w określonych warunkach napięciowych.

• Zdalne wyzwalanie wyłączników silnikowych 3RV2 w przypadku zaniku lub pojawienia się napięcia sterowania.
• Realizacja funkcji bezpieczeństwa – odcięcie zasilania maszyn w sytuacjach awaryjnych.
• Automatyczne odłączanie obwodów w systemach HVAC, pompach i przenośnikach.
• Współpraca z przekaźnikami, PLC oraz panelami operatorskimi w inteligentnych rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączenie wyzwalacza może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przy przyłączu sprężynowym przewód wprowadza się do otworu bez użycia narzędzi – demontaż wymaga wciśnięcia dźwigni lub przycisku zwalniającego (szczegóły w instrukcji).

FAQ

• Czy wyzwalacz napięciowy może pracować przy napięciu stałym? Tak, zakres napięcia DC wynosi 20–70 V, przy czym czas włączania wynosi ok. 5 s – identycznie jak dla AC.
• Jaki jest czas zadziałania wyzwalacza? Czas włączania (opóźnienie do wyzwolenia) wynosi około 5 sekund zarówno dla zasilania AC, jak i DC.
• Czy do montażu potrzebuję dodatkowych narzędzi? Nie – przyłącze sprężynowe umożliwia podłączenie przewodów bez użycia narzędzi, co przyspiesza instalację i minimalizuje ryzyko błędów.
