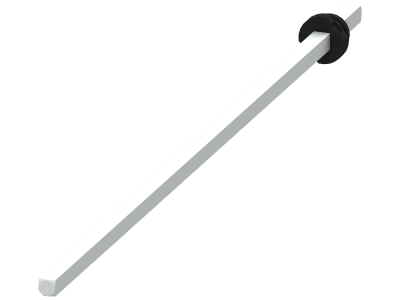

Zestaw wałka, do napędu obrotowego ze sprzęgłem drzwi, wał 6x6mm, długość 300mm, wyposażenie | 3LD9205-0C Siemens

Alternatywny kod produktu: 3LD92050C

Opis i Kluczowe Cechy

Zestaw wałka napędu obrotowego ze sprzęgłem drzwi (symbol 3LD9205-0C) firmy Siemens to element wyposażenia przeznaczony do wyłączników głównych i awaryjnych serii SENTRON 3LD2. Wał o przekroju kwadratowym 6x6 mm i długości 300 mm umożliwia wyprowadzenie mechanizmu obrotowego przez drzwi rozdzielnicy, co pozwala na bezpieczne odłączanie obciążeń przy zamkniętej obudowie. Kompaktowa konstrukcja ułatwia integrację z istniejącą instalacją, zachowując pełną funkcjonalność odłącznika awaryjnego.

• Wał 6x6 mm: Kwadratowy profil zapewnia pewne przeniesienie momentu obrotowego z pokrętła na wyłącznik, gwarantując niezawodne działanie mechanizmu.
• Długość 300 mm: Odpowiednia do standardowych drzwi rozdzielnic, umożliwia montaż w głębokich szafach bez konieczności stosowania przedłużaczy.
• Sprzęgło drzwi: Pozwala na zamknięcie drzwi przy wciśniętym lub wysuniętym pokrętle, spełniając wymogi bezpieczeństwa (blokada drzwi w pozycji wyłączonej).
• Przeznaczenie do wyłączników SENTRON 3LD2: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z wyłącznikami głównymi i awaryjnymi tej serii.
• Łatwy montaż: Szybkie mocowanie bez specjalistycznych narzędzi – wałek wsuwa się w gniazdo napędu i zabezpiecza sprzęgłem.

Zgodność z Normami

Zestaw wałka 3LD9205-0C jest elementem systemu wyłączników SENTRON 3LD2, które posiadają międzynarodowe aprobaty IEC, UL oraz dopuszczenie do zastosowań w przemyśle stoczniowym. Jako część certyfikowanego rozwiązania spełnia wymogi dyrektyw Unii Europejskiej (znak CE). Sam wałek nie podlega osobnej certyfikacji – jego zgodność zapewnia stosowanie zgodnie z dokumentacją techniczną wyłącznika.

Zastosowanie

Zestaw wałka ze sprzęgłem drzwi stosuje się wszędzie tam, gdzie wymagane jest zdalne sterowanie wyłącznikiem głównym lub awaryjnym zamontowanym wewnątrz zamkniętej rozdzielnicy. Typowe scenariusze użycia:

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych – bezpieczne odłączanie przy zamkniętych drzwiach.
• Systemy klimatyzacji i wentylacji – wyłącznik awaryjny umieszczony na zewnątrz szafy sterowniczej.
• Przemysł chemiczny i spożywczy – konieczność izolowania obwodów bez dostępu do wnętrza rozdzielnicy.
• Linie produkcyjne i przenośniki – odłącznik główny z blokadą drzwi zapobiegającą przypadkowemu uruchomieniu.

Wskazówki Montażowe

Montaż zestawu wałka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika 3LD2. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wałek należy wsunąć w gniazdo napędu obrotowego wyłącznika, a następnie zamocować sprzęgło drzwi według instrukcji producenta. Przekrój przewodów (jeśli dotyczy) dobrać do prądu znamionowego wyłącznika. Nie stosować nadmiernej siły – elementy powinny pasować bez oporów. Po montażu sprawdzić poprawność działania mechanizmu (włącz/wyłącz) przed zamknięciem rozdzielnicy.

FAQ

• Czy wałek 3LD9205-0C pasuje do wszystkich wyłączników SENTRON 3LD2? Przeznaczony jest do wariantów z napędem obrotowym wyposażonym w gniazdo wałka 6x6 mm oraz możliwość montażu sprzęgła drzwi. Przed zakupem sprawdź w karcie katalogowej wyłącznika, czy przewidziano opcję wałka ze sprzęgłem.
• Jaki stopień ochrony IP mam po zamontowaniu wałka? Sam wałek nie ma określonego stopnia ochrony – IP całego zespołu zależy od obudowy wyłącznika. Dla serii 3LD2 dostępne są warianty obudów hermetycznych umożliwiające osiągnięcie IP65 przy zamkniętych drzwiach. Należy stosować się do zaleceń producenta.
• Czy mogę użyć tego wałka z wyłącznikami innych producentów? Nie. Konstrukcja gniazda i mechanizmu sprzęgła jest dedykowana do wyłączników SENTRON 3LD2. Użycie z innym wyłącznikiem może prowadzić do uszkodzenia mechanicznego i utraty bezpieczeństwa.
