SFX 304L 2000x800x400 | NSYSFX20840 Schneider Electric

Opis i Kluczowe Cechy

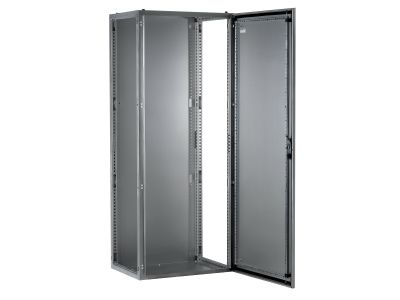

Obudowa rozdzielnicy SFX 304L o symbolu NSYSFX20840 to solidna konstrukcja ze stali nierdzewnej 304L, zaprojektowana do montażu aparatury modułowej i sterowniczej w wymagających warunkach przemysłowych. Wymiary 2000 x 800 x 400 mm zapewniają dużą pojemność, co pozwala na swobodne rozmieszczenie komponentów bez konieczności stosowania dodatkowych rozdzielnic. Stal 304L gwarantuje wysoką odporność na korozję, wydłużając żywotność instalacji.

• Stal nierdzewna 304L: odporność na wilgoć, chemikalia i agresywne środowiska – idealna do sektora spożywczego, chemicznego oraz instalacji zewnętrznych.
• Wymiary 2000 x 800 x 400 mm: duża przestrzeń montażowa ułatwia instalację i serwisowanie rozbudowanych systemów sterowania.
• Konstrukcja spawana, w pełni metalowa: wysoka sztywność i trwałość mechaniczna, odporna na uszkodzenia podczas transportu i eksploatacji.
• Symbol NSYSFX20840: certyfikowany produkt do systemów rozdzielczych i sterowniczych zgodny z wymogami bezpieczeństwa elektrycznego.
• Uniwersalna budowa: przystosowana do montażu szaf sterowniczych, rozdzielnic głównych oraz szaf zasilających w obiektach przemysłowych i komercyjnych.

Zgodność z Normami

Obudowa SFX 304L została zaprojektowana zgodnie z europejskimi normami dla obudów metalowych stosowanych w instalacjach elektroenergetycznych i sterowniczych. Posiada oznaczenie CE. Ze względu na specyfikację materiałową (stal 304L) nadaje się do środowisk o podwyższonej wilgotności i narażonych na korozję.

Zastosowanie

Obudowa SFX 304L znajduje zastosowanie wszędzie tam, gdzie wymagana jest wytrzymałość mechaniczna i odporność na czynniki zewnętrzne. Sprawdza się w instalacjach:

• Rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych, magazynach i halach przemysłowych.
• Systemów sterowania i automatyki w przemyśle spożywczym, chemicznym oraz farmaceutycznym.
• Pomieszczeń technicznych, serwerowni i instalacji zewnętrznych (pod zadaszeniem) – dzięki odporności na wilgoć.
• Integracji aparatury modułowej, styczników, przekaźników, sterowników PLC i zasilaczy w jednej obudowie.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz szafy powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę należy mocować do podłoża (ściana/podłoga) przy użyciu odpowiednich łączników – otwory montażowe są przewidziane w konstrukcji. Przekrój przewodów ochronnych i roboczych dobierz zgodnie z obciążalnością prądową oraz wymaganiami instalacji. Dokręcaj śruby z momentem zgodnym z dokumentacją producenta (jeśli nie podano – stosuj ogólne zasady dla stali nierdzewnej). Pamiętaj o zachowaniu drożności kanałów kablowych i odstępów dla swobodnej cyrkulacji powietrza.

FAQ

• Czy obudowa ma fabrycznie wykonane otwory pod dławice lub kanały kablowe? Obudowa SFX 304L jest dostarczana jako pusta, bez wstępnych wycięć. Otwory należy wykonać na miejscu zgodnie z potrzebami instalacji – zaleca się użycie odpowiednich narzędzi (wykrawarki, piła) i zabezpieczenie krawędzi przed korozją.
• Jaki stopień ochrony (IP) posiada ta obudowa? Producent nie deklaruje w danych wejściowych konkretnego stopnia ochrony. W standardzie dla obudów metalowych ze stali 304L (bez uszczelek) przyjmuje się IP54 dla ogólnych zastosowań wewnętrznych, jednak parametr ten należy zweryfikować w dokumentacji technicznej dla konkretnej konfiguracji (np. z drzwiami z uszczelką).
• Czy obudowa nadaje się do montażu na zewnątrz budynków? Stal nierdzewna 304L jest odporna na warunki atmosferyczne, ale nie określono w danych producenta stopnia ochrony przed wnikaniem wilgoci. W przypadku instalacji zewnętrznych należy upewnić się, że wszystkie wejścia kablowe są szczelne, a obudowa wyposażona w uszczelkę drzwi – brak takiej informacji w źródle nie gwarantuje pełnej wodoszczelności.
