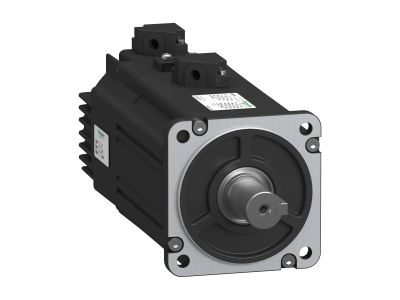

Serwosilnik BCH16, 80 mm, wał 19 mm, 750W, Duża bezwładność, 3000rpm, 23bit, hamulec | BCH16HF07332F5C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o kołnierzu 80 mm i ciągłej mocy 750W to zaawansowany komponent do precyzyjnego sterowania ruchem w aplikacjach przemysłowych. Wyposażony w wał o średnicy 19 mm z wpustem i uszczelnieniem olejowym, 23-bitowy enkoder o wysokiej rozdzielczości oraz hamulec elektromagnetyczny zapewnia powtarzalne pozycjonowanie i wysoką dynamikę pracy. Stopień ochrony IP65 gwarantuje niezawodną ochronę przed pyłem i strumieniem wody. Zaprojektowany do współpracy z serwonapędami z serii Easy Lexium 16, oferuje gotowe rozwiązanie dla maszyn wymagających precyzyjnego sterowania.

• Moc 750W przy wysokiej bezwładności: Umożliwia realizację aplikacji z dużymi obciążeniami bezwładnościowymi, zachowując stabilność i dynamikę ruchu.
• 23-bitowy enkoder wysokiej rozdzielczości: Zapewnia dokładność pozycjonowania na poziomie 0,00039°, co jest krytyczne dla precyzyjnych procesów produkcyjnych.
• Hamulec elektromagnetyczny: Zabezpiecza pozycję wału w przypadku zaniku zasilania, zwiększając bezpieczeństwo maszyny.
• Stopień ochrony IP65: Odporność na pył i strumień wody pozwala na eksploatację w wymagających warunkach przemysłowych.
• Współpraca z serwonapędami Easy Lexium 16: Zapewnia gotową integrację i optymalizację parametrów pracy – prosty montaż i uruchomienie.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa układów napędowych. Produkt posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa maszyn.

Zastosowanie

Serwosilnik BCH16 znajduje zastosowanie w systemach precyzyjnego sterowania ruchem, gdzie wymagane jest szybkie i powtarzalne pozycjonowanie osi. Idealny do prostych maszyn o niewielkich lub średnich wymaganiach dynamicznych.

• Sterowanie osiami w maszynach pakujących i etykietujących.
• Precyzyjne pozycjonowanie w robotach przemysłowych i manipulatorach.
• Aplikacje obróbki CNC z wymaganiami średniej precyzji.
• Systemy synchronizacji ruchu w liniach produkcyjnych.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w zakresie układów napędowych. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że układ nie jest pod napięciem. Serwosilnik należy montować z użyciem odpowiednich elementów mocujących, zachowując dokładne współosiowości z mechanizmem napędzanym. Wał powinien być połączony z obciążeniem z zachowaniem minimalnego luzu, aby uniknąć naprężeń i uszkodzeń. Zaleca się stosowanie przekładni lub sprzęgieł w celu dopasowania momentu i prędkości do wymagań aplikacji. Po montażu przeprowadzić testy ruchowe z obciążeniem nominalnym.

FAQ

• Czy serwosilnik BCH16 wymaga chłodzenia? Zasilanie 750W przy wysokiej bezwładności wymaga odpowiedniego odprowadzania ciepła. Zaleca się montaż w dobrze wentylowanym miejscu lub zastosowanie dodatkowego systemu chłodzenia, jeśli temperatura otoczenia przekracza 40°C.
• Jakie serwonapędy są kompatybilne z BCH16? Serwosilnik został zaprojektowany do współpracy z serwonapędami z serii Easy Lexium 16, takimi jak LXM16DU07M2X i LXM16MU07M2X. Kompatybilność opiera się na klasie mocy i parametrach znamionowych.
• Czy enkoder 23-bitowy jest dostępny w standardzie? Tak, serwosilnik wyposażony jest standardowo w 23-bitowy enkoder absolutny o wysokiej rozdzielczości, co zapewnia precyzyjne sterowanie pozycją.
