Serwosilnik BCH16, 60 mm, wał 14 mm, 400W, Duża bezwładność, 3000rpm | BCH16HD04330A5C2 Schneider Electric

Opis i Kluczowe Cechy

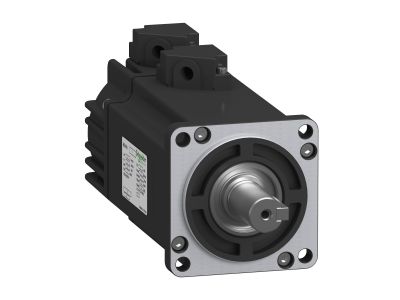

Serwosilnik BCH16 o kołnierzu 60 mm i wale 14 mm to kompaktowe rozwiązanie napędowe o mocy ciągłej 400W, przeznaczone do współpracy z serwonapędami z serii Easy Lexium 16. Wyposażony w enkoder inkrementalny 2500ppr, zapewnia precyzyjne sterowanie pozycją i prędkością obrotową do 3000 obr/min. Wysoka bezwładność silnika umożliwia płynną pracę w aplikacjach wymagających stabilnego ruchu. Stopień ochrony IP65 chroni przed pyłem i strumieniem wody, co pozwala na stosowanie w trudniejszych warunkach przemysłowych.

• Moc ciągła 400W: Wysoka wydajność energetyczna odpowiednia do zastosowań przemysłowych o średnim obciążeniu.
• Enkoder inkrementalny 2500ppr: Zapewnia dokładne pozycjonowanie i kontrolę prędkości, kluczowe w aplikacjach CNC, pakowarkach czy maszynach pakujących.
• Stopień ochrony IP65: Ochrona przed pyłem i strumieniem wody – możliwość stosowania w warunkach przemysłowych, magazynowych lub na zewnątrz pod zadaszeniem.
• Końcówka wału z wpustem i uszczelnieniem olejowym: Zapewnia pewne połączenie z napędzanym elementem oraz długotrwałą ochronę łożysk przed zanieczyszczeniami.
• Wysoka bezwładność: Umożliwia stabilną pracę w aplikacjach wymagających utrzymania prędkości obrotowej przy zmiennym obciążeniu.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych i posiada certyfikat CE. Został zaprojektowany z myślą o kompatybilności z serwonapędami z serii Easy Lexium 16, co zapewnia łatwą integrację w systemach sterowania ruchem.

Zastosowanie

Serwosilnik BCH16 idealnie nadaje się do zastosowań wymagających precyzyjnego sterowania ruchem w prostych maszynach przemysłowych.

• Maszyny pakujące i formujące – dokładne pozycjonowanie rolek, taśm lub folii.
• CNC i obrabiarki – stabilna praca przy średnich prędkościach obrotowych.
• Systemy transportowe – napędzenie przenośników taśmowych lub rolek.
• Aplikacje pozycjonowania – np. manipulatory przemysłowe lub stoły obrotowe.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Podczas prac należy bezwzględnie odłączyć zasilanie i zabezpieczyć układ przed przypadkowym uruchomieniem. Silnik należy zamocować przy użyciu standardowych otworów montażowych kołnierza 60 mm, dbając o odpowiednie wyrównanie z napędzanym elementem. Połączenie wału powinno być wykonane z uwzględnieniem wpustu i odpowiedniego momentu dokręcania. Po montażu należy przeprowadzić testy ruchowe i sprawdzić działanie enkodera zgodnie z dokumentacją techniczną.

FAQ

• Czy serwosilnik BCH16 można podłączyć do innych serwonapędów? Tak, został zaprojektowany do współpracy z serwonapędami z serii Easy Lexium 16, jednak jego kompatybilność z innymi systemami zależy od specyfikacji technicznej napędu.
• Jaki jest zakres prędkości obrotowych? Znamionowa prędkość obrotowa wynosi 3000 obr/min, jednak rzeczywisty zakres pracy zależy od parametrów serwonapędu i aplikacji.
• Jakie są zalecane warunki eksploatacji? Silnik powinien być użytkowany w środowisku suchym lub lekko wilgotnym, z zalecaną temperaturą pracy od -10°C do +40°C. Unikać bezpośredniego kontaktu z agresywnymi chemikaliami.
