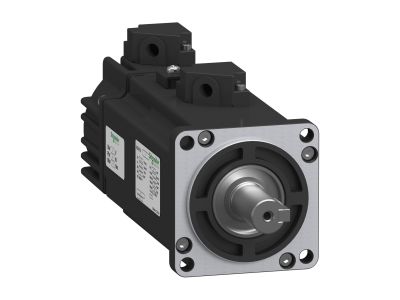

Serwosilnik BCH16, 60 mm, wał 14 mm, 200W, Duża bezwładność, 3000rpm, 23bit, hamulec | BCH16HD02332F5C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o kołnierzu 60 mm i wale 14 mm to zaawansowany napęd o mocy ciągłej 200W, zaprojektowany dla aplikacji wymagających precyzyjnego sterowania ruchem. Wysoka bezwładność wirnika oraz prędkość znamionowa 3000 obr./min gwarantują efektywną pracę w maszynach z wymaganiami pozycjonowania. Wbudowany 23-bitowy enkoder zapewnia wysoką rozdzielczość sygnału zwrotnego, a hamulec elektromagnetyczny zwiększa bezpieczeństwo w przypadku zaniku zasilania. Stopień ochrony IP65 chroni wnętrze silnika przed pyłem i strumieniem wody.

• Moc ciągła 200W z wysoką bezwładnością: Optymalne rozwiązanie do napędów pozycjonujących z dużym momentem bezwładności, zapewniające stabilną pracę w dynamicznych cyklach pracy.
• Prędkość znamionowa 3000 obr./min: Wysoka prędkość obrotowa umożliwia szybkie pozycjonowanie i skrócenie czasu cyklu maszyny.
• 23-bitowy enkoder: Zapewnia precyzyjne odczytywanie położenia wału z dokładnością do 0,00002° – niezbędny w aplikacjach wymagających wysokiej powtarzalności.
• Hamulec elektromagnetyczny: Automatyczne zablokowanie wału w przypadku zaniku zasilania, zabezpieczające układ napędowy przed niekontrolowanymi ruchami.
• Stopień ochrony IP65: Odporność na pył i strumienie wody, co pozwala na stosowanie w środowiskach przemysłowych z ryzykiem zalania lub zapylenia.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej systemów napędowych o zmiennej prędkości. Produkt posiada certyfikat CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Serwosilnik BCH16 jest przeznaczony do zadań wymagających precyzyjnego sterowania ruchem w maszynach przemysłowych, robotach oraz układach automatyki.

• Napędy pozycjonujące w maszynach pakujących i etykietujących – szybkie i powtarzalne ustawianie elementów.
• Sterowanie osiami w robotach przemysłowych i maszynach CNC – precyzyjne pozycjonowanie z wysoką rozdzielczością.
• Aplikacje z wymaganiami hamowania awaryjnego – np. w windach towarowych lub przenośnikach.
• Maszyny tekstylne i drukarskie – synchronizacja ruchu z dużą dokładnością.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamocować do konstrukcji maszyny za pomocą czterech śrub M4, zachowując odpowiednie momenty dokręcenia (szczegółowe dane w dokumentacji producenta). Wały silnika należy połączyć z napędzanymi elementami za pomocą sprzęgła elastycznego, minimalizującego wpływ niedokładności osiowania. Przed uruchomieniem należy sprawdzić poprawność podłączenia enkoderów i hamulca oraz przeprowadzić kalibrację układu. Silnik wymaga zasilania zgodnie z jego specyfikacją napięciową (szczegóły w dokumentacji technicznej).

FAQ

• Czy serwosilnik BCH16 jest kompatybilny z innymi serwonapędami? Tak – został zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16 (np. LXM16DU02M2X, LXM16MU02M2X), co zapewnia łatwą integrację i uruchomienie w maszynach.
• Jaka jest dokładność enkoderów 23-bit? 23-bitowy enkoder zapewnia rozdzielczość sygnału zwrotnego na poziomie 8 388 608 impulsów na obrót, co przekłada się na dokładność pozycjonowania rzędu 0,00002°.
• Czy silnik posiada ochronę przeciwprzepięciową? Normy bezpieczeństwa (EN/IEC 61800-5-1) wymagają stosowania zabezpieczeń przeciwprzepięciowych w instalacji, jednak sam silnik nie posiada wbudowanych układów ochronnych – należy je zapewnić po stronie zasilania.
