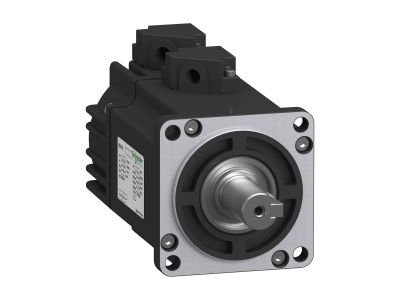

Serwosilnik BCH16, 60 mm, wał 14 mm, 200W, Duża bezwładność, 3000rpm, 23bit | BCH16HD02332A5C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o wymiarach 60 mm kołnierza i wału 14 mm to wysokowydajny element napędowy o ciągłej mocy 200W. Wyposażony w 23-bitowy enkoder o wysokiej rozdzielczości zapewnia precyzyjne pozycjonowanie i sterowanie ruchem w aplikacjach przemysłowych. Wysoka bezwładność wirnika gwarantuje stabilną pracę przy zmianach obciążenia, a stopień ochrony IP65 zabezpiecza przed wpływem czynników zewnętrznych.

• Moc 200W: Zapewnia odpowiednią siłę napędową dla prostych maszyn wymagających sterowania pozycją i pozycjonowaniem.
• 3000 obr./min: Wysoka prędkość obrotowa umożliwia szybkie ruchy robocze i skrócenie czasu cyklu pracy maszyny.
• 23-bitowy enkoder: Gwarantuje dokładność pozycjonowania rzędu 0,088° – niezbędny przy precyzyjnych aplikacjach przemysłowych.
• Stopień ochrony IP65: Odporność na pył i strumienie wody – odpowiedni do pracy w wymagających warunkach środowiskowych.
• Duża bezwładność: Stabilizuje pracę przy zmiennym obciążeniu, minimalizując ryzyko wahań prędkości i utraty synchronizacji.

Zgodność z Normami

Serwosilnik spełnia wymagania normy EN/IEC 61800-5-1 oraz posiada certyfikat CE. Został zaprojektowany z myślą o integracji z serwonapędami serii Easy Lexium 16, zapewniając zgodność parametrów i bezproblemowe uruchomienie w maszynach przemysłowych.

Zastosowanie

Serwosilnik BCH16 przeznaczony jest do zastosowań w prostych maszynach i układach automatyki wymagających precyzyjnego sterowania ruchem i pozycjonowaniem.

• Sterowanie osiami w maszynach pakujących, sortujących lub montażowych.
• Precyzyjne pozycjonowanie w aplikacjach CNC o niskiej i średniej dynamice.
• Napęd taśm przenośników lub rolek w liniach produkcyjnych.
• Aplikacje pozycjonowania w systemach automatycznego magazynowania (np. napęd wózków AS/RS).

Wskazówki Montażowe

Montaż serwosilnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że maszyna jest zabezpieczona przed przypadkowym uruchomieniem. Silnik montować poprzez kołnierz 60 mm, stosując odpowiednie śruby i moment dokręcania zgodny z zaleceniami producenta. Wał silnika 14 mm musi być precyzyjnie spasowany z elementem napędzanym (np. sprzęgłem) – unikać nadmiernych naprężeń. Enkoder należy podłączyć zgodnie z dokumentacją techniczną, zwracając uwagę na odpowiednią liczbę impulsów i sygnały sprzężenia zwrotnego.

FAQ

• Czy serwosilnik BCH16 wymaga zasilania z konkretnego serwonapędu? Tak – został zaprojektowany do współpracy z serwonapędami serii Easy Lexium 16 (np. LXM16DU02M2X lub LXM16MU02M2X) o tej samej klasie mocy.
• Jakie są wymiary serwosilnika? Kołnierz 60 mm, średnica wału 14 mm, głębokość 106,5 mm, wysokość 73 mm.
• Czy enkoder 23-bitowy jest standardowym wyposażeniem? Tak – wysoka rozdzielczość enkodera (131 072 impulsy/obrót) zapewnia precyzyjne sterowanie, nawet w aplikacjach wymagających dużej dokładności.
