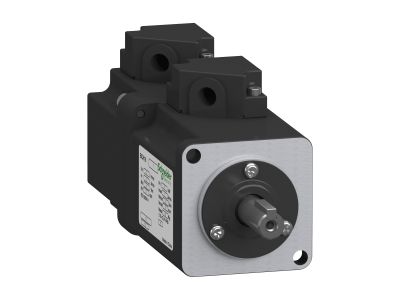

Serwosilnik BCH16, 40 mm, wał 8 mm, 100W, mała bezwładność, 3000rpm | BCH16LB01330A5C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o wymiarach kołnierza 40 mm i średnicy wału 8 mm to kompaktowe rozwiązanie do precyzyjnego sterowania ruchem w maszynach przemysłowych. Zapewnia ciągłą moc 100W przy niskiej bezwładności, co pozwala na dynamiczne reakcje układu napędowego. Wysoka prędkość znamionowa 3000 obr./min oraz wbudowany enkoder inkrementalny 2500ppr umożliwiają dokładne pozycjonowanie i kontrolę ruchu. Wał wyposażony w wpust i uszczelnienie olejowe, a obudowa i końcówka wału chronione są stopniem ochrony IP65.

• Wymiary kołnierza 40 mm i średnica wału 8 mm: Kompaktowa konstrukcja ułatwia integrację z serwonapędami i maszynami o ograniczonej przestrzeni montażowej.
• Ciągła moc 100W przy niskiej bezwładności: Zapewnia dynamiczne reakcje układu i wysoką wydajność w aplikacjach wymagających częstych zmian prędkości.
• Prędkość znamionowa 3000 obr./min: Idealne rozwiązanie do zastosowań wymagających szybkiego ruchu obrotowego z precyzyjnym sterowaniem.
• Enkoder inkrementalny 2500ppr: Umożliwia dokładne monitorowanie położenia wału i pozycjonowanie z wysoką rozdzielczością.
• Stopień ochrony IP65 (wał i obudowa): Ochrona przed pyłem i strumieniem wody pod niskim ciśnieniem – odpowiedni do pracy w trudnych warunkach przemysłowych.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa układów napędowych. Produkt posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Serwosilnik BCH16 przeznaczony jest do precyzyjnego sterowania ruchem w maszynach przemysłowych, gdzie wymagana jest wysoka dynamika i dokładność pozycjonowania.

• Sterowanie pozycją i pozycjonowaniem w prostych maszynach przemysłowych.
• Zastosowania w aplikacjach wymagających szybkiego ruchu obrotowego z precyzyjnym sterowaniem.
• Układy napędowe w robotach, przenośnikach i maszynach pakujących.
• Integracja z serwonapędami z gamy Easy Lexium 16 dla łatwej konfiguracji układu napędowego.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że układ nie znajduje się pod napięciem. Silnik należy zamocować za pomocą 4 śrub M4, zachowując odpowiednie momenty dokręcenia zgodnie z dokumentacją producenta. Podczas montażu wału należy zwrócić uwagę na właściwe ustawienie wpustu i unikać nadmiernych obciążeń mechanicznych. Po montażu przeprowadzić testy funkcjonalne układu napędowego, weryfikując poprawność działania enkodera i zabezpieczeń.

FAQ

• Czy serwosilnik BCH16 jest kompatybilny z innymi serwonapędami? Tak, został zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16, m.in. LXM16DU01M2X i LXM16MU01M2X, co ułatwia integrację układu napędowego.
• Jakie są zalecane momenty dokręcenia śrub montażowych? Dokładne wartości nie zostały podane w danych produktu – należy sprawdzić dokumentację techniczną lub kartę katalogową producenta.
• Czy silnik wymaga dodatkowych zabezpieczeń termicznych? Serwosilnik wyposażony jest w układy zabezpieczające przed przeciążeniem, jednak w przypadku zastosowań o wysokim obciążeniu zaleca się stosowanie dodatkowych zabezpieczeń w układzie sterowania.
