Serwosilnik BCH16, 40 mm, wał 8 mm, 100W, mała bezwładność, 3000rpm, 23bit, hamulec | BCH16LB01332F5C2 Schneider Electric

Opis i Kluczowe Cechy

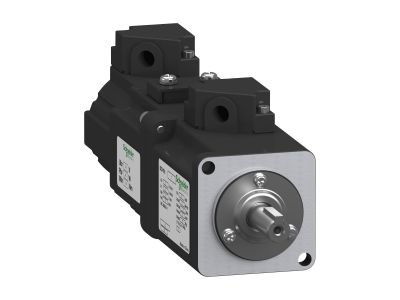

Serwosilnik BCH16 o kołnierzu 40 mm i wałku o średnicy 8 mm to kompaktowe rozwiązanie do precyzyjnej regulacji ruchu w maszynach przemysłowych. Zasilany mocą 100W, wyróżnia się niską bezwładnością i wysoką dynamiką pracy przy prędkości znamionowej 3000 obr./min. Wyposażony w 23-bitowy enkoder o wysokiej rozdzielczości (131072 impulsy/obrót) i hamulec elektromagnetyczny, zapewnia dokładną kontrolę położenia i natychmiastowe zatrzymanie. Stopień ochrony IP65 chroni przed pyłem i strumieniami wody.

• Moc 100W i niska bezwładność: Gwarantują szybki start, zatrzymanie i wysoką dynamikę pracy – idealne do aplikacji wymagających częstych zmian prędkości.
• 23-bitowy enkoder (131072 imp./obr.): Precyzyjne sterowanie położeniem i prędkością – kluczowe w maszynach CNC, pakowarkach czy robotyce.
• Hamulec elektromagnetyczny: Natychmiastowe blokowanie wału po zaniku zasilania – zabezpiecza maszynę i utrzymuje pozycję w przypadku awarii.
• Stopień ochrony IP65: Odporność na pył i strumienie wody – sprawdza się w środowiskach przemysłowych o podwyższonej wilgotności.
• Końcówka wału z wpustem i uszczelnieniem olejowym: Zapewnia pewne przeniesienie momentu obrotowego i przedłuża żywotność łożysk.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa elektrycznych napędów mocy. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i niskiego napięcia.

Zastosowanie

Serwosilnik BCH16 przeznaczony jest do aplikacji wymagających precyzyjnej regulacji ruchu w maszynach przemysłowych, robotyce i automatyce.

• Sterowanie ruchem w maszynach CNC, pakowarkach i maszynach pakujących.
• Precyzyjne pozycjonowanie w robotach przemysłowych i manipulatorach.
• Napędy osi w zautomatyzowanych liniach produkcyjnych.
• Aplikacje z wymaganiami dynamicznych zmian prędkości i położenia.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z doświadczeniem w automatyce przemysłowej. Przed przystąpieniem do prac należy odłączyć zasilanie i upewnić się, że wszystkie połączenia elektryczne są wykonane zgodnie z dokumentacją producenta. Silnik należy zamontować w osi maszyny z odpowiednią tolerancją równoległości, aby uniknąć obciążeń poprzecznych. Wał silnika podłączać z użyciem sprzęgła elastycznego do elementu napędzanego, zachowując dopuszczalne obciążenia osiowe i promieniowe. Po montażu przeprowadzić testy funkcjonalne, sprawdzając działanie enkodera i hamulca.

FAQ

• Czy serwosilnik BCH16 można stosować w środowisku o podwyższonej wilgotności? Tak, stopień ochrony IP65 chroni silnik przed pyłem i strumieniami wody. Zaleca się jednak unikanie bezpośredniego narażenia na silne strumienie ciśnieniowe.
• Jaki jest zakres momentu obrotowego silnika? Dokładny zakres momentu nie został podany w danych produktu. Sprawdź kartę katalogową lub dokumentację techniczną w celu uzyskania specyfikacji.
• Czy silnik wymaga dodatkowego chłodzenia? Przy pracy ciągłej w warunkach maksymalnego obciążenia zaleca się zapewnienie odpowiedniej wentylacji. W standardowych warunkach nie wymaga dodatkowego chłodzenia.
