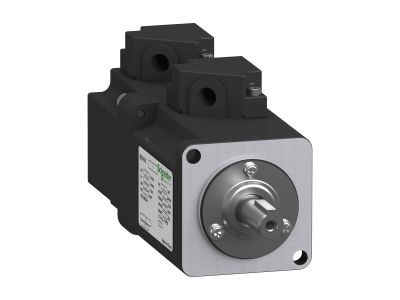

Serwosilnik BCH16, 40 mm, wał 8 mm, 100W, mała bezwładność, 3000rpm, 23bit | BCH16LB01332A5C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o kompaktowym rozmiarze kołnierza 40 mm i średnicy wału 8 mm to zaawansowane urządzenie zaprojektowane do współpracy z serwonapędami z gamy Easy Lexium 16. Zapewnia precyzyjne sterowanie pozycją i prędkością w aplikacjach przemysłowych, łącząc moc 100W z małą bezwładnością wirnika. Wysoka rozdzielczość 23-bitowego enkodera gwarantuje dokładne pozycjonowanie nawet w dynamicznych warunkach pracy.

• Moc 100W i prędkość 3000 obr./min: Optymalna wydajność dla aplikacji wymagających szybkiego reagowania i utrzymania stałej prędkości obrotowej.
• 23-bitowy enkoder wysokiej rozdzielczości: Zapewnia precyzyjne monitorowanie położenia wału i prędkości, kluczowe w systemach pozycjonowania.
• Kompaktowy rozmiar kołnierza 40 mm: Ułatwia integrację z maszynami o ograniczonej przestrzeni montażowej.
• Stopień ochrony IP65 (wał i obudowa): Odporność na pył i strumienie wody – niezawodna praca w trudnych warunkach przemysłowych.
• Mała bezwładność wirnika: Szybkie reagowanie na sygnały sterujące, idealne do aplikacji z częstymi zmianami prędkości i kierunku.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa systemów napędowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego.

Zastosowanie

Serwosilnik BCH16 dedykowany jest do zastosowań przemysłowych wymagających precyzyjnego sterowania ruchem, zarówno w prostych, jak i złożonych aplikacjach pozycjonowania.

• Sterowanie ruchem osi w maszynach CNC i obrabiarkach.
• Aplikacje pakujące i etykietujące – precyzyjne pozycjonowanie produktów.
• Systemy transportowe i podajniki – dynamiczne sterowanie prędkością i położeniem.
• Maszyny pakujące i formujące – dokładne pozycjonowanie narzędzi roboczych.
• Proste maszyny zautomatyzowane o niskim i średnim obciążeniu mechanicznym.

Wskazówki Montażowe

Montaż serwosilnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednie uziemienie i ochronę kabli zasilających oraz sygnałowych przed uszkodzeniami mechanicznymi. Wał serwosilnika należy połączyć z napędzanym elementem maszyny z użyciem sprzęgła kompensacyjnego, aby zminimalizować obciążenia mimośrodowe. Przed uruchomieniem należy przeprowadzić kalibrację enkodera i sprawdzić parametry zasilania zgodnie z kartą katalogową urządzenia.

FAQ

• Czy serwosilnik BCH16 jest kompatybilny z innymi serwonapędami? Został zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16, w szczególności z modelami LXM16DU01M2X i LXM16MU01M2X. Kompatybilność opiera się na klasie mocy – zarówno silnik, jak i napęd muszą należeć do tej samej klasy.
• Jaki jest stopień ochrony IP serwosilnika? Stopień ochrony IP65 obejmuje zarówno obudowę, jak i koniec wału, co zapewnia odporność na pył i strumienie wody.
• Jaką rozdzielczość ma enkoder w serwosilniku? Enkoder posiada 23 bity, co przekłada się na wysoką dokładność pozycjonowania i monitorowania prędkości obrotowej.
