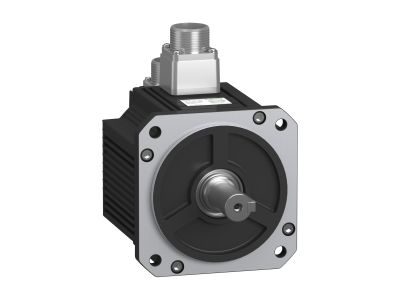

Serwosilnik BCH16, 130 mm, wał 22 mm, 1,5kW, duża bezwładność, 2000rpm | BCH16HM15230A6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o mocy 1,5 kW to zaawansowany komponent dla układów pozycjonujących w maszynach przemysłowych. Wyposażony w kołnierz montażowy 130 mm i wał o średnicy 22 mm z wpustem, zapewnia wysoką precyzję i niezawodność. Wysoki moment bezwładności ułatwia utrzymanie stałej prędkości kątowej, a prędkość znamionowa 2000 obr/min gwarantuje efektywność w aplikacjach wymagających szybkiego reagowania. Wbudowany enkoder inkrementalny 2500ppr umożliwia dokładne sterowanie pozycją i prędkością.

• Moc 1,5 kW z dużą bezwładnością: Zapewnia wysoki moment rozruchowy i stabilną pracę w układach pozycjonowania, nawet przy zmiennym obciążeniu.
• Wał 22 mm z wpustem i uszczelnieniem olejowym: Ułatwia montaż sprzęgła i zabezpiecza wnętrze silnika przed zanieczyszczeniami mechanicznymi.
• Enkoder 2500 ppr: Umożliwia precyzyjne odczytywanie położenia wału i prędkości obrotowej, kluczowe w aplikacjach pozycjonujących.
• Stopień ochrony IP65: Zapewnia odporność na pył i strumienie wody, co pozwala na stosowanie w trudnych warunkach przemysłowych.
• Kołnierz montażowy 130 mm: Standaryzowany wymiar ułatwiający integrację z serwonapędami i maszynami o kompaktowej budowie.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych o regulowanej prędkości. Posiada certyfikat CE potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Serwosilnik BCH16 dedykowany jest do zastosowań wymagających precyzyjnego sterowania ruchem w układach pozycjonujących i napędach maszyn przemysłowych.

• Napędy pozycjonujące w maszynach CNC i obrabiarkach.
• Systemy transportowe i podajniki automatyczne.
• Maszyny pakujące i montażowe w linii produkcyjnej.
• Układy automatyki przemysłowej z wymaganiem wysokiej dynamiki i powtarzalności.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć zasilanie. Silnik należy zamontować przy użyciu kołnierza 130 mm, dbając o równe dosunięcie powierzchni montażowych. Wał powinien być połączony z układem mechanicznym za pomocą odpowiedniego sprzęgła, z uwzględnieniem dopuszczalnego luzu osiowego i promieniowego. Enkoder wymaga kalibracji zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy funkcjonalne i sprawdzić parametry pracy.

FAQ

• Czy serwosilnik BCH16 współpracuje z innymi serwonapędami? Tak – zaprojektowany do integracji z serwonapędami z gamy Easy Lexium 16, w tym LXM16DU15M2X i LXM16MU15M2X, dzięki czemu można go stosować w systemach o jednolitej klasie mocy.
• Jaka jest dokładność pozycjonowania z enkoderem 2500 ppr? Rozdzielczość 2500 impulsów na obrót zapewnia dokładność pozycjonowania na poziomie 0,144° przy pełnym obrocie 360°, co jest wystarczające dla większości aplikacji przemysłowych.
• Czy silnik wymaga dodatkowego chłodzenia? W standardowych warunkach pracy nie jest wymagane dodatkowe chłodzenie. W przypadku pracy w wysokich temperaturach otoczenia zalecane jest zapewnienie odpowiedniej wentylacji.
