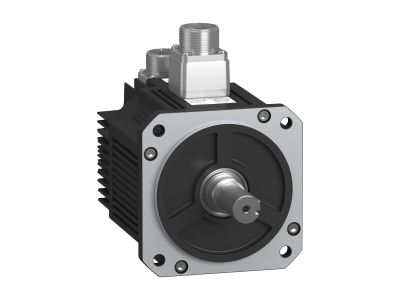

Serwosilnik BCH16, 130 mm, wał 22 mm, 1.0kW, duża bezwładność, 2000rpm, hamulec | BCH16HM10230F6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 to wysokowydajna jednostka napędowa o mocy 1.0 kW, zaprojektowana do współpracy z serwonapędami z gamy Easy Lexium 16. Charakteryzuje się dużą bezwładnością, co zapewnia stabilne utrzymanie prędkości i momentu obrotowego w aplikacjach wymagających precyzyjnego pozycjonowania. Wał o średnicy 22 mm z wpustem i uszczelnieniem olejowym gwarantuje niezawodną transmisję mocy. Enkoder inkrementalny 2500 ppr umożliwia dokładne monitorowanie położenia wału.

• Moc 1.0 kW i prędkość 2000 obr/min: zapewniają wysoką wydajność w aplikacjach pozycjonowania i sterowania ruchem.
• Kołnierz 130 mm i średnica wału 22 mm: standaryzowane wymiary ułatwiają montaż i integrację z szeroką gamą serwonapędów.
• Duża bezwładność: minimalizuje wpływ wahań obciążenia na stabilność pracy, co jest kluczowe w maszynach CNC i przemysłowych.
• Stopień ochrony IP65 wału i obudowy: odporność na pył i strumień wody – odpowiedni do pracy w trudnych warunkach przemysłowych.
• Enkoder inkrementalny 2500 ppr: precyzyjne sterowanie pozycją z dokładnością do 0,144° na impuls.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych dużej mocy. Posiada certyfikat CE, co potwierdza zgodność z europejskymi dyrektywami dotyczącymi bezpieczeństwa maszyn i kompatybilności elektromagnetycznej.

Zastosowanie

Serwosilnik BCH16 dedykowany jest do układów napędowych wymagających precyzyjnego sterowania ruchem.

• Maszyny CNC i obrabiarki – pozycjonowanie osi z dużą dokładnością.
• Przemysłowe manipulatory i roboty – realizacja ruchów powtarzalnych i złożonych trajektorii.
• Napędy pozycjonujące w liniach produkcyjnych – szybkie i precyzyjne pozycjonowanie elementów.
• Maszyny pakujące i sortujące – sterowanie ruchem taśm i podajników.

Wskazówki Montażowe

Montaż serwosilnika należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Urządzenie należy zamocować sztywno do konstrukcji maszyny, dbając o współosiowość z napędzanym elementem. Wał silnika należy połączyć z elementem napędzanym za pomocą sprzęgła elastycznego lub zębatego, minimalizując naprężenia kątowe. Podczas podłączania kabli należy zachować odpowiednią kolejność faz i zabezpieczyć połączenia przed drganiami. Przed uruchomieniem sprawdzić szczelność osłon i poprawność montażu enkodera. Pracę z serwosilnikiem należy prowadzić zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy silnik posiada hamulec? Tak, serwosilnik BCH16 wyposażony jest w hamulec, który zabezpiecza wał przed obrotem po wyłączeniu zasilania – kluczowe w aplikacjach pionowych.
• Jakie serwonapędy są kompatybilne z BCH16? Został on zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16, w szczególności z modelami LXM16DU10M2X i LXM16MU10M2X.
• Jaki jest typ enkodera? Enkoder inkrementalny 2500 ppr zapewnia rozdzielczość 2500 impulsów na obrót.
