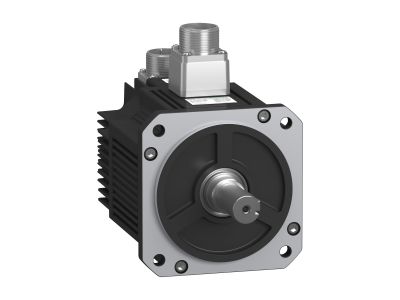

Serwosilnik BCH16, 130 mm, wał 22 mm, 1.0kW, duża bezwładność, 2000rpm, 23bit, hamulec | BCH16HM10232F6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o kołnierzu 130 mm i średnicy wału 22 mm to wysokowydajne rozwiązanie dla aplikacji wymagających precyzyjnego sterowania ruchem. Wyposażony w hamulec, 23-bitowy enkoder wysokiej rozdzielczości oraz stopień ochrony IP65, zapewnia niezawodną pracę w trudnych warunkach przemysłowych. Prędkość znamionowa 2000 obr./min i moc ciągła 1.0 kW czynią go odpowiednim do zastosowań w maszynach sterujących pozycją i pozycjonowaniem.

• Moc 1.0 kW z dużą bezwładnością: Gwarantuje stabilną pracę przy wysokich obciążeniach dynamicznych, idealny do aplikacji wymagających utrzymania pozycji.
• 23-bitowy enkoder wysokiej rozdzielczości: Zapewnia precyzyjne sterowanie położeniem i prędkością, kluczowe dla dokładnego pozycjonowania.
• Hamulec elektromagnetyczny: Utrzymuje wał w bezruchu podczas postoju, zwiększając bezpieczeństwo i stabilność maszyny.
• Stopień ochrony IP65: Odporność na pył i strumienie wody z dowolnego kierunku – niezawodna praca w wymagających środowiskach przemysłowych.
• Końcówka wału z wpustem i uszczelnieniem olejowym: Zapewnia pewne przeniesienie momentu obrotowego i długotrwałą ochronę przed zanieczyszczeniami.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Serwosilnik BCH16 przeznaczony jest do integracji z serwonapędami klasy Easy Lexium 16, oferując wszechstronne rozwiązanie dla aplikacji przemysłowych wymagających precyzyjnego sterowania ruchem.

• Precyzyjne sterowanie pozycją i pozycjonowaniem w maszynach przemysłowych.
• Zastosowania w robotyce i automatyce przemysłowej.
• Napędy w maszynach pakujących, sortujących i montażowych.
• Aplikacje wymagające utrzymania stałej prędkości i momentu obrotowego przy zmiennym obciążeniu.

Wskazówki Montażowe

Montaż serwosilnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zapewnij odpowiednie chłodzenie silnika zgodnie z zaleceniami producenta. Użyj odpowiednich narzędzi i momentu dokręcania dostosowanego do kołnierza 130 mm. Po zamontowaniu przeprowadź kalibrację enkodera i test hamulca. Regularnie sprawdzaj stan uszczelnień olejowych i ochrony IP65.

FAQ

• Czy serwosilnik BCH16 jest kompatybilny z innymi serwonapędami? Tak, został zaprojektowany do współpracy z serwonapędami klasy Easy Lexium 16, w szczególności z modelami LXM16DU10M2X i LXM16MU10M2X.
• Jakie są zalecenia dotyczące chłodzenia silnika? Silnik wymaga odpowiedniego chłodzenia powietrzem lub radiatorem, zgodnie z dokumentacją techniczną. Przeciążenie termiczne może prowadzić do uszkodzenia uzwojeń.
• Czy silnik posiada certyfikat dla zastosowań przemysłowych? Tak, spełnia normę EN/IEC 61800-5-1 i posiada oznaczenie CE, co potwierdza jego przydatność do zastosowań przemysłowych.
