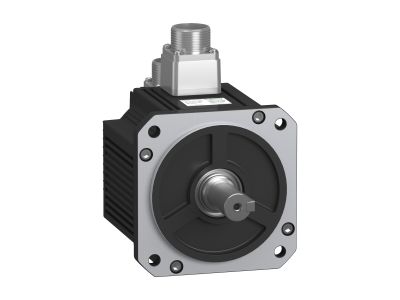

Serwosilnik BCH16, 130 mm, wał 22 mm, 0,85kW, duża bezwładność, 1500rpm | BCH16HM08130A6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o kołnierzu 130 mm i wale o średnicy 22 mm to wysokowydajna jednostka napędowa o mocy 0,85 kW i prędkości 1500 obr/min, zaprojektowana do współpracy z serwonapędami z serii Easy Lexium 16. Wysoka bezwładność wirnika gwarantuje stabilną pracę w aplikacjach wymagających precyzyjnego sterowania ruchem, takich jak maszyny pakujące, pozycjonujące czy transportowe. Wbudowany enkoder inkrementalny 2500 ppr zapewnia dokładne odczyty położenia, umożliwiając skuteczne sterowanie pozycją.

• Moc 0,85 kW i prędkość 1500 obr/min: Optymalne parametry dla aplikacji wymagających wysokiego momentu obrotowego i stabilnej pracy przy różnych obciążeniach.
• Kołnierz 130 mm i wał 22 mm z wpustem: Umożliwia bezpośrednie połączenie z serwonapędami z serii Easy Lexium 16 bez konieczności stosowania adapterów, zapewniając kompaktową i niezawodną konstrukcję.
• Duża bezwładność wirnika: Zwiększa stabilność układu napędowego, redukując wpływ wahań obciążenia na precyzję pozycjonowania.
• Enkoder inkrementalny 2500 ppr: Zapewnia wysoką rozdzielczość sygnału zwrotnego, kluczową dla dokładnego sterowania ruchem w aplikacjach przemysłowych.
• Stopień ochrony IP65: Odporność na wnikanie pyłu i strumieni wody z dowolnego kierunku chroni silnik przed uszkodzeniami w trudnych warunkach przemysłowych.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych i posiada certyfikat CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Serwosilnik BCH16 przeznaczony jest do zastosowań wymagających precyzyjnego sterowania ruchem i pozycjonowaniem w maszynach przemysłowych. Jego kompaktowa konstrukcja i wysoka bezwładność czynią go idealnym rozwiązaniem dla aplikacji o zróżnicowanych wymaganiach.

• Maszyny pakujące i paletyzujące – precyzyjne pozycjonowanie oraz synchronizacja ruchu.
• Systemy transportowe – napęd pasów, rolek lub przenośników z dokładnym sterowaniem prędkością.
• Maszyny do obróbki materiałów – frezarki, tokarki i centra obróbcze wymagające stabilnego napędu.
• Urządzenia pozycjonujące w automatyce przemysłowej – np. manipulatory, podajniki lub stoły obrotowe.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiedniego momentu dokręcenia śrub montażowych (wg dokumentacji producenta). Silnik należy montować na płaskiej, stabilnej powierzchni, z zachowaniem odpowiedniego luzu między wałem a elementem napędzanym. Wał silnika wyposażony jest w wpust – należy go odpowiednio zabezpieczyć przed przesunięciem osiowym. Po montażu należy sprawdzić poprawność działania układu napędowego, w tym enkoder i zabezpieczenia przeciwprzeciążeniowe. Przed uruchomieniem upewnić się, że wszystkie połączenia elektryczne są wykonane zgodnie z dokumentacją techniczną.

FAQ

• Czy serwosilnik BCH16 współpracuje z innymi serwonapędami niż Easy Lexium 16? Zgodność dotyczy wyłącznie serwonapędów z serii Easy Lexium 16. Dobór odpowiedniego napędu należy skonsultować z dokumentacją techniczną producenta.
• Jaki jest stopień ochrony IP silnika? Silnik posiada stopień ochrony IP65, co oznacza pełną odporność na pył i ochronę przed strumieniami wody z dowolnego kierunku.
• Czy silnik nadaje się do pracy ciągłej? Tak, serwosilnik BCH16 został zaprojektowany do pracy ciągłej przy określonych parametrach obciążenia. Zaleca się jednak monitorowanie temperatury podczas eksploatacji w warunkach maksymalnego obciążenia.
