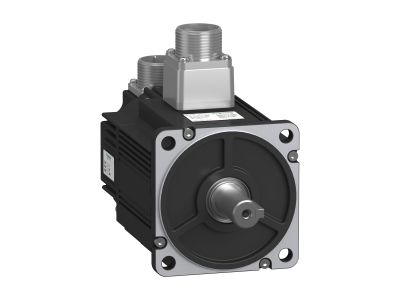

Serwosilnik BCH16, 100 mm, wał 19 mm, 1.0kW, mała bezwładność, 3000rpm, 23bit, hamulec | BCH16LH10332F6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 to wysokosprawny napęd elektryczny o mocy 1,0 kW, przeznaczony do współpracy z serwonapędami z rodziny Easy Lexium 16. Charakteryzuje się małą bezwładnością, co umożliwia szybkie i precyzyjne reagowanie na sygnały sterujące. Wbudowany 23-bitowy enkoder zapewnia wysoką dokładność pozycjonowania, a hamulec elektromagnetyczny gwarantuje utrzymanie położenia wału w stanie spoczynku. Kompaktowa konstrukcja o średnicy kołnierza 100 mm i wału 19 mm ułatwia integrację z istniejącymi układami napędowymi.

• Moc 1,0 kW: Zapewnia wystarczającą siłę napędową do aplikacji wymagających precyzyjnego sterowania ruchem.
• 23-bitowy enkoder: Gwarantuje wysoką rozdzielczość pomiaru położenia – do 8 388 608 impulsów na obrót, co przekłada się na dokładność pozycjonowania.
• Hamulec elektromagnetyczny: Zapewnia stabilne utrzymanie położenia wału w stanie bez zasilania, zwiększając bezpieczeństwo pracy maszyny.
• Stopień ochrony IP65: Odporność na pył i strumienie wody z dowolnej strony – odpowiedni do pracy w trudnych warunkach przemysłowych.
• Mała bezwładność: Szybkie osiąganie zadanych prędkości (3000 obr./min) i przyspieszeń, co zwiększa wydajność cykli produkcyjnych.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych i posiada certyfkat CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Serwosilnik BCH16 znajduje zastosowanie w aplikacjach wymagających precyzyjnego sterowania ruchem i pozycjonowania w różnych gałęziach przemysłu.

• Napędy maszyn pakujących i etykietujących – szybkie i powtarzalne pozycjonowanie.
• Sterowanie osiami w obrabiarkach CNC – dokładność i powtarzalność ruchów.
• Systemy pozycjonowania w robotyce – współpraca z serwonapędami Easy Lexium 16.
• Napędy taśmociągów i przenośników – precyzyjne sterowanie prędkością i położeniem.
• Aplikacje wymagające szybkiej reakcji na sygnały sterujące dzięki małej bezwładności wirnika.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednie chłodzenie maszyny – powierzchnia montażowa powinna być płaska, a układ wentylacji dostosowany do mocy silnika. Wał silnika należy połączyć z osiami napędzanymi za pomocą sprzęgła elastycznego, aby zminimalizować przenoszenie drgań. Przed uruchomieniem należy przeprowadzić kalibrację enkodera i sprawdzić działanie hamulca. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z normami bezpieczeństwa.

FAQ

• Jaki jest stopień ochrony serwosilnika BCH16? Silnik posiada stopień ochrony IP65, co oznacza całkowitą odporność na pył i ochronę przed strumieniami wody z dowolnej strony.
• Czy silnik posiada hamulec? Tak – w standardowym wyposażeniu znajduje się hamulec elektromagnetyczny, który utrzymuje położenie wału w stanie bez zasilania.
• Do współpracy z jakimi serwonapędami jest przeznaczony? Serwosilnik został zaprojektowany do współpracy z serwonapędami z rodziny Easy Lexium 16, w szczególności z modelami LXM16DU10M2X i LXM16MU10M2X.
