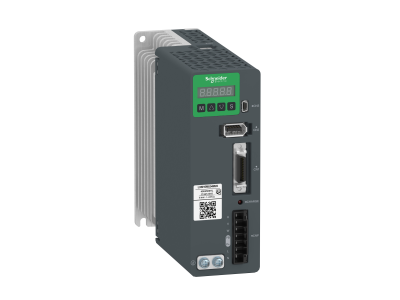

Serwonapęd motion, Easy Lexium 16, jednofazowy 200...240V 0,4kW, bez filtra EMC, Modbus | LXM16MU04M2X Schneider Electric

Opis i Kluczowe Cechy

Serwonapęd motion Easy Lexium 16 w wersji jednofazowej to kompaktowe rozwiązanie o mocy 0,4kW, zasilane napięciem 200...240V AC. Intuicyjny interfejs Modbus RTU (RJ45) oraz 6 wejść i 3 wyjścia cyfrowe PTI/PTO umożliwiają szybką integrację z systemami sterowania maszyn. Zaprojektowany do współpracy z serwosilnikami BCH16, zapewnia precyzyjne sterowanie prędkością (znamionowa 3000 rpm, maksymalna 5000 rpm) i pozycją w aplikacjach wymagających powtarzalności ruchu.

• Interfejs Modbus RTU (RS485): Umożliwia zdalne sterowanie i diagnostykę, kompatybilny z większością systemów automatyki przemysłowej.
• 6 wejść i 3 wyjścia cyfrowe PTI/PTO: Elastyczna konfiguracja sygnałów sterujących i stanów pracy w aplikacjach maszynowych.
• Zasilanie 200...240V AC jednofazowe: Kompatybilny z typowymi instalacjami przemysłowymi w Europie.
• Moc wyjściowa 0,4kW: Odpowiedni dla prostych maszyn o niskim i średnim zapotrzebowaniu na moc, takich jak podajniki, pakowarki czy systemy pick and place.
• Stopień ochrony IP20: Przeznaczony do wnętrz suchych, zabezpieczony przed przypadkowym dotykiem części czynnych.

Zgodność z Normami

Serwonapęd spełnia wymagania norm EN/IEC 61800-5-1 (bezpieczeństwo) oraz EN/IEC 61800-3 (kompatybilność elektromagnetyczna klasa 3C3), co potwierdza deklaracja zgodności CE. Produkt jest zgodny z dyrektywami UE w zakresie maszyn i niskiego napięcia.

Zastosowanie

Serwonapęd motion Easy Lexium 16 doskonale sprawdza się w układach sterowania ruchem maszyn przemysłowych wymagających precyzji, powtarzalności i elastycznego programowania.

• Sterowanie osiami w maszynach pakujących i etykietujących – precyzyjne pozycjonowanie przy wysokiej prędkości.
• Aplikacje pick and place w automatyce przemysłowej – szybkie i dokładne przemieszczanie elementów.
• Napędy w systemach drukujących – synchronizacja prędkości walców i taśm.
• Proste roboty przemysłowe i manipulatory – sterowanie ruchem ramion i chwytaków.

Wskazówki Montażowe

Montaż serwonapędu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie należy zainstalować w suchym, dobrze wentylowanym miejscu, zabezpieczonym przed pyłem i wilgocią (IP20). Podłączenie zasilania i sygnałów sterujących (Modbus, PTI/PTO) wymaga użycia odpowiednich przewodów ekranowanych. Po montażu przeprowadzić testy funkcjonalne z uwzględnieniem zakresu prędkości i przeciążeń. Regularne przeglądy stanu połączeń i chłodzenia przedłużają żywotność urządzenia.

FAQ

• Czy serwonapęd wymaga zewnętrznego filtra EMC? Nie – wersja bez filtra EMC jest wystarczająca dla klasy 3C3 wg EN/IEC 61800-3. W środowiskach o dużym zakłóceniu elektromagnetycznym zaleca się dodatkową ekranizację okablowania.
• Jakie serwosilniki są kompatybilne z tym napędem? Serwonapęd jest dedykowany do współpracy z serwosilnikami z gamy BCH16 o tej samej klasie mocy. Szczegółowe dane znajdują się w dokumentacji producenta.
• Czy można zmieniać parametry pracy w czasie rzeczywistym? Tak – dzięki interfejsowi Modbus RTU możliwa jest zdalna parametryzacja, monitorowanie stanu pracy oraz diagnostyka awarii bez przerywania procesu produkcyjnego.
