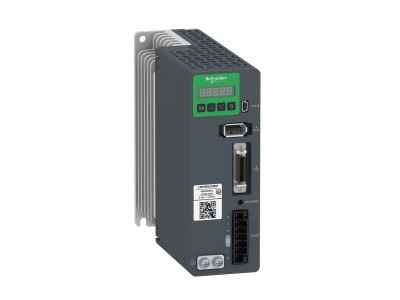

Serwonapęd motion, Easy Lexium 16, jednofazowy 200...240V 0,4kW, bez filtra EMC | LXM16DU04M2X Schneider Electric

Opis i Kluczowe Cechy

Serwonapęd motion Easy Lexium 16 w wersji jednofazowej to kompaktowe rozwiązanie o mocy 0,4kW, zasilane napięciem 200...240V. Zaprojektowany do współpracy z serwosilnikami klasy BCH16, zapewnia precyzyjne sterowanie ruchem w prostych maszynach przemysłowych. Stopień ochrony IP20 umożliwia montaż w suchych, chronionych wnętrzach. Interfejs PTI/PTO z 6 wejściami cyfrowymi i 3 wyjściami cyfrowymi ułatwia integrację z systemami sterowania.

• Moc 0,4kW i zakres napięć zasilania 200...240V: Kompaktowa konstrukcja o wysokiej efektywności energetycznej, dostosowana do jednofazowych sieci zasilających.
• Prędkość obrotowa 3000 obr/min (znamionowa) / 5000 obr/min (maksymalna): Szeroki zakres regulacji prędkości zapewnia wszechstronność zastosowań w maszynach o różnych wymaganiach technologicznych.
• Interfejs PTI/PTO z 6 wejściami i 3 wyjściami cyfrowymi: Umożliwia bezpośrednią integrację z systemami sterowania PLC i HMI, skracając czas uruchomienia maszyny.
• Stopień ochrony IP20: Przeznaczony do montażu w suchych, wewnętrznych szafach sterowniczych lub osłonach maszyn.
• Kompatybilność z serwosilnikami BCH16: Zapewnia optymalne połączenie mocy i sterowania, zgodne z klasą mocy 0,4kW.

Zgodność z Normami

Serwonapęd Easy Lexium 16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa układów napędowych. Posiada certyfikat CE i jest zgodny z dyrektywami unijnymi w zakresie kompatybilności elektromagnetycznej (klasa 3C3 wg EN/IEC 61800-3).

Zastosowanie

Serwonapęd motion Easy Lexium 16 znajduje zastosowanie w maszynach przemysłowych wymagających precyzyjnego sterowania ruchem i pozycjonowaniem.

• Proste aplikacje drukarskie – kontrola prędkości i położenia wałków.
• Ramię robota przemysłowego – precyzyjne pozycjonowanie chwytaków.
• Systemy pick and place – szybkie i dokładne przenoszenie elementów.
• Maszyny pakujące i etykietujące – synchronizacja ruchu z linią produkcyjną.
• Urządzenia do uszczelniania i montażu – powtarzalne cykle pracy z minimalnym luzem.

Wskazówki Montażowe

Montaż serwonapędu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie należy montować w pionowej pozycji w suchym, wentylowanym miejscu, z zachowaniem minimalnych odstępów montażowych (50mm z każdej strony). Podłączenie zasilania i sygnałów sterujących należy wykonać zgodnie z dokumentacją techniczną, zwracając szczególną uwagę na polaryzację i ekranowanie przewodów. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność ruchu i sygnałów zwrotnych.

FAQ

• Czy serwonapęd Easy Lexium 16 wymaga dodatkowego filtra EMC? Nie – wersja dostępna w ofercie nie posiada wbudowanego filtra EMC. W przypadku pracy w środowisku o wysokim poziomie zakłóceń elektromagnetycznych zalecane jest zastosowanie zewnętrznego filtra zgodnego z klasą 3C3.
• Jaki typ silnika współpracuje z tym serwonapędem? Serwonapęd jest kompatybilny z serwosilnikami klasy BCH16 o mocy 0,4kW. Kombinacje te zostały zaprojektowane do wzajemnej współpracy w celu optymalizacji parametrów ruchowych.
• Jakie interfejsy sterujące obsługuje urządzenie? Serwonapęd wyposażony jest w interfejs PTI/PTO z 6 wejściami cyfrowymi i 3 wyjściami cyfrowymi, co umożliwia bezpośrednią integrację z systemami PLC i HMI.
