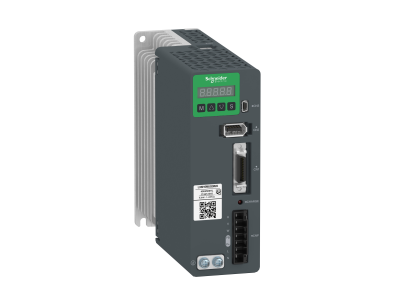

Serwonapęd motion, Easy Lexium 16, jednofazowy 200...240V 0,2kW, bez filtra EMC, Modbus | LXM16MU02M2X Schneider Electric

Opis i Kluczowe Cechy

Serwonapęd motion Easy Lexium 16 w wersji jednofazowej to kompaktowe rozwiązanie o mocy 0,2 kW, zasilane napięciem 200...240V. Zaprojektowany do współpracy z interfejsami cyfrowymi (6 wejść/3 wyjścia) oraz Modbus RTU (złącze RJ45), umożliwia precyzyjne sterowanie ruchem w maszynach przemysłowych. Stopień ochrony IP20 pozwala na montaż w suchych, chronionych środowiskach. Waga zaledwie 1 kg ułatwia montaż w ograniczonych przestrzeniach.

• Moc 0,2 kW, zasilanie jednofazowe 200...240V: Zapewnia efektywną pracę w aplikacjach o niskim i średnim poborze mocy, np. w systemach pick and place czy drukarstwie.
• Interfejsy PTI/PTO (6 wejść/3 wyjścia cyfrowe) + Modbus RTU: Elastyczne sterowanie poprzez sygnały cyfrowe lub komunikację przemysłową RS485, ułatwiające integrację z różnymi systemami automatyki.
• Znamionowa prędkość 3000 obr/min, maks. 5000 obr/min: Wysoka dynamika pracy, odpowiednia do aplikacji wymagających szybkich ruchów i precyzyjnego pozycjonowania.
• Stopień ochrony IP20: Chroni wewnętrzne komponenty przed pyłem, przeznaczony do montażu w suchych wnętrzach (np. szafach sterowniczych).
• Kompaktowe wymiary (52x150x155,2 mm) i masa 1 kg: Umożliwia instalację w ograniczonych przestrzeniach oraz ułatwia montaż i serwis.

Zgodność z Normami

Serwonapęd spełnia wymagania norm EN/IEC 61800-5-1 (bezpieczeństwo maszyn) oraz EN/IEC 61800-3 (kompatybilność elektromagnetyczna klasa 3C3). Posiada deklarację zgodności CE. Zapewnia zgodność z dyrektywami Unii Europejskiej w zakresie maszyn i urządzeń elektrycznych.

Zastosowanie

Easy Lexium 16 znajduje zastosowanie w prostych maszynach przemysłowych wymagających precyzyjnego sterowania ruchem, gdzie kluczowe są powtarzalność i dynamika pracy.

• Sterowanie układami pozycjonowania w maszynach pakujących (pick and place).
• Napęd w maszynach do drukowania i etykietowania – szybkie ruchy i dokładne pozycjonowanie.
• Zastosowania w robotach przemysłowych o niewielkiej mocy, np. ramionach montażowych.
• Napęd taśm przenośników o niskim i średnim obciążeniu.
• Systemy uszczelniające i aplikatory kleju w liniach produkcyjnych.

Wskazówki Montażowe

Montaż serwonapędu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, w suchym środowisku o stopniu ochrony co najmniej IP20. Urządzenie należy zamocować stabilnie, zachowując odpowiednie odstępy wentylacyjne (szczegóły w dokumentacji technicznej). Podłączenie zasilania i sygnałów sterujących należy wykonać zgodnie z schematem połączeń, zwracając uwagę na polaryzację i ekranowanie przewodów (szczególnie w przypadku interfejsu Modbus). Przed uruchomieniem sprawdzić poprawność połączeń i ustawić parametry pracy zgodnie z wymaganiami aplikacji.

FAQ

• Czy serwonapęd posiada filtr EMC? Nie, model Easy Lexium 16 występuje w wersji bez filtra EMC. W przypadku instalacji w środowiskach o wysokim poziomie zakłóceń zalecane jest zastosowanie zewnętrznych filtrów.
• Jakie silniki są kompatybilne z serwonapędem? Serwonapęd współpracuje z serwosilnikami z gamy BCH16, tworząc zintegrowane rozwiązanie o tej samej klasie mocy.
• Czy możliwa jest praca z prędkością powyżej 3000 obr/min? Tak, maksymalna prędkość obrotowa serwonapędu wynosi 5000 obr/min, jednak należy uwzględnić ograniczenia mechaniczne napędzanego układu i dopuszczalne obciążenie.
