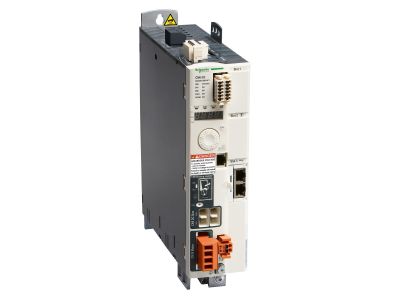

Serwonapęd Lexium 32 zasilanie trójfazowe 230-480V 1,8kW | LXM32MD18N4 Schneider Electric

Opis i Kluczowe Cechy

Serwonapęd Lexium 32 o symbolu LXM32MD18N4 to zaawansowane urządzenie motion control w formacie książkowym, zasilane trójfazowo napięciem 230…240 V lub 380…480 V. Zapewnia moc znamionową 1,8 kW, co wystarcza do precyzyjnego sterowania średniej wielkości osiami w maszynach przemysłowych. Kompaktowa obudowa ułatwia zabudowę w szafie sterowniczej, a zintegrowany filtr EMC redukuje ryzyko zakłóceń elektromagnetycznych.

• Prąd wyjściowy szczytowy 18 A (przez 5 s): umożliwia generowanie wysokiego momentu rozruchowego przy dynamicznych cyklach pracy, bez przeciążania napędu.
• Zintegrowany filtr EMC: ogranicza emisję zakłóceń, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach przemysłowych.
• Szeroki zakres napięcia zasilania (200…240 V / 380…480 V): pozwala na stosowanie serwonapędu w różnych systemach zasilania bez konieczności dodatkowych transformatorów.
• Częstotliwość sieci 47,5…63 Hz: gwarantuje stabilną pracę nawet przy wahaniach sieci energetycznej.
• Moc znamionowa 1,8 kW: zapewnia odpowiedni zapas mocy dla aplikacji takich jak pakowanie, etykietowanie czy robotyka współrzędnościowa.

Zgodność z Normami

Serwonapęd Lexium 32 spełnia wymagania dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Produkt jest zgodny z europejskimi normami bezpieczeństwa dla napędów elektrycznych. Wbudowany filtr EMC wspiera spełnienie limitów emisyjności. Przed montażem należy zapoznać się z dokumentacją producenta.

Zastosowanie

Serwonapęd LXM32MD18N4 przeznaczony jest do precyzyjnego sterowania ruchem w maszynach przemysłowych, gdzie wymagana jest powtarzalność pozycjonowania i kontrola prędkości.

• Sterowanie osiami w maszynach pakujących (podawanie, zgrzewanie, etykietowanie).
• Napędy w robotyce kartezjańskiej i SCARA (przemieszczanie, chwytanie, sortowanie).
• Precyzyjne pozycjonowanie w obrabiarkach CNC oraz maszynach do cięcia i grawerowania.
• Automatyzacja transportu liniowego (przenośniki, podajniki) wymagająca płynnego rozpędzania i hamowania.

Wskazówki Montażowe

Montaż serwonapędu może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas wymagany do rozładowania kondensatorów. Urządzenie montuj w pozycji pionowej w szafie sterowniczej z zachowaniem odpowiedniej wentylacji. Przekrój przewodów dobierz do prądu obciążenia (szczytowo 18 A). Zaciski dokręcaj momentem zgodnym z dokumentacją techniczną.

FAQ

• Jakie napięcie zasilania jest wymagane? Serwonapęd akceptuje zakresy 200…240 V oraz 380…480 V (trzy fazy). Wartości graniczne napięcia wyjściowego to odpowiednio 170…264 V i 323…528 V.
• Czy serwonapęd ma zintegrowany filtr EMC? Tak, filtr EMC jest wbudowany, co upraszcza okablowanie i zmniejsza potrzebę stosowania zewnętrznych elementów przeciwzakłóceniowych.
• Jaka jest moc ciągła urządzenia? Moc ciągła wynosi 1500 W przy 230 V oraz 2200 W przy 230 V (w zależności od konfiguracji i częstotliwości przełączania). Moc znamionowa w danych katalogowych to 1,8 kW.
