Separator / wzmacniacz linii USB, 1 moduł zasilanie 5V DC montaż na szynie DIN | SEP-03USB F&F

Opis i Kluczowe Cechy

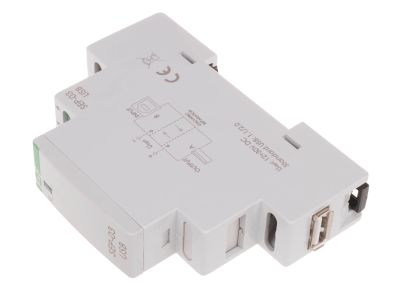

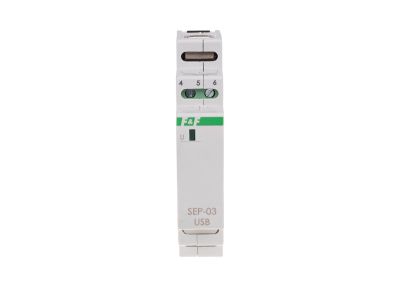

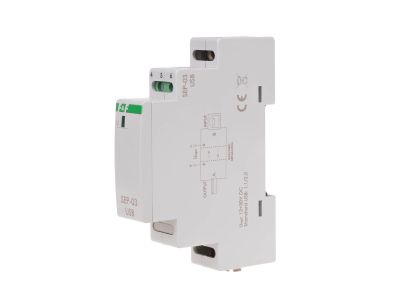

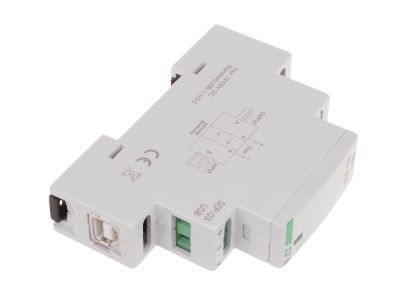

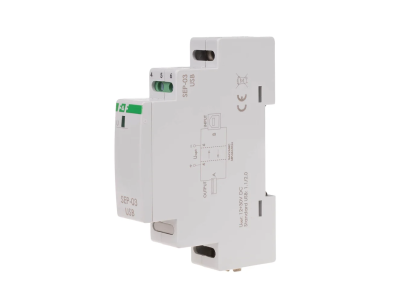

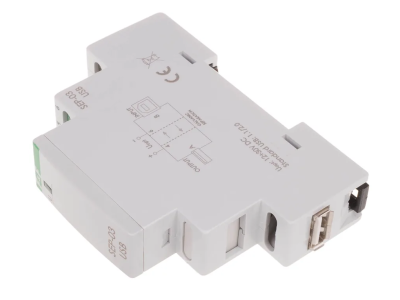

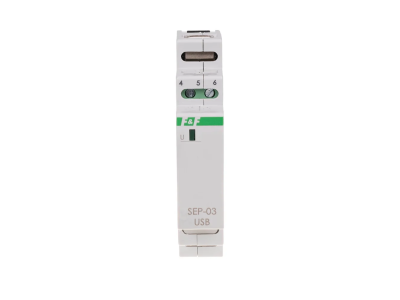

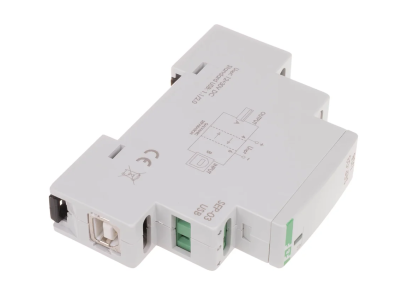

Separator/wzmacniacz linii USB SEP-03USB to specjalistyczne urządzenie montowane na szynie DIN (szerokość 1 modułu – 18 mm), przeznaczone do separacji galwanicznej urządzeń połączonych przewodem USB. Zasilany napięciem 5 V DC z portu USB oraz dodatkowo napięciem optymalnym 12÷30 V DC (Uopt), zapewnia maksymalny prąd obciążenia USB 400 mA i prąd obciążenia Uopt 1 A. Dzięki separacji galwanicznej między torami A→B na poziomie 5 kV RMS oraz separacji USB→tory A/B 1 kV DC skutecznie chroni urządzenia typu HOST przed przepięciami pochodzącymi z zewnętrznych instalacji.

• Separacja galwaniczna (tory A→B) 5 kV RMS: skuteczna ochrona urządzeń HOST (komputerów PC) przed przepięciami i zakłóceniami z przemysłowych sieci zasilających lub pomiarowych wysokiego napięcia.
• Wzmocnienie sygnału i zwiększenie wydajności prądowej: przy podłączeniu zewnętrznego zasilania Uopt (12÷30 V DC) urządzenie działa jako wzmacniacz linii USB, zwiększając wydajność prądową do 1 A dla podłączonych odbiorników.
• Standard USB 1.1/2.0, prędkość do 12 Mbps (Full speed): zapewnia kompatybilność z szeroką gamą urządzeń peryferyjnych i stabilną transmisję danych both Low speed (1,5 Mbps) i Full speed.
• Przyłącze zaciski śrubowe 2,5 mm², moment dokręcający 0,4 Nm: łatwy i pewny montaż przewodów w rozdzielnicy, zgodny z zasadami prawidłowego połączenia elektrycznego.
• Zasilanie USB 5 V DC, separacja galwaniczna USB→tory A/B 1 kV DC: izolacja galwaniczna od strony portu USB dodatkowo zabezpiecza komputer przed uszkodzeniami, nawet w przypadku awarii urządzeń zewnętrznych.

Zgodność z Normami

Separator SEP-03USB został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z instrukcją producenta gwarantują niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

SEP-03USB znajduje zastosowanie wszędzie tam, gdzie konieczna jest separacja galwaniczna oraz wzmocnienie sygnału USB między urządzeniami. Szczególnie polecany w instalacjach o podwyższonym ryzyku przepięć.

• Ochrona komputerów PC (HOST) przed przepięciami pochodzącymi z zewnętrznych urządzeń pomiarowych, sterowników PLC lub zasilaczy przemysłowych.
• Wzmacnianie sygnału USB na dłuższych dystansach w szafach sterowniczych i rozdzielnicach – umożliwia podłączenie urządzeń peryferyjnych (>5 m) bez utraty jakości transmisji.
• Separacja galwaniczna w systemach automatyki budynkowej, gdzie urządzenia USB współpracują z sieciami energetycznymi lub instalacjami wysokiego napięcia.
• Zabezpieczenie przed uszkodzeniami portów USB w serwerowniach, laboratoriach i przemysłowych centrach kontroli.

Wskazówki Montażowe

Montaż separatora SEP-03USB może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania (zarówno USB, jak i Uopt). Podłączenie przewodów należy wykonać za pomocą zacisków śrubowych o przekroju do 2,5 mm², dokręcając je momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów dobrać do spodziewanego prądu (maks. 1 A dla Uopt, 400 mA dla USB). Nie przekraczać temperatury pracy -25÷40°C.

FAQ

• Czy separator SEP-03USB posiada podświetlenie lub wskaźnik LED? W dostarczonych danych technicznych nie ma informacji o diodach sygnalizacyjnych. Urządzenie może nie posiadać wbudowanego podświetlenia – stan pracy należy oceniać na podstawie zachowania podłączonych urządzeń.
• Jaki stopień ochrony ma to urządzenie? SEP-03USB posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Nie jest odporny na wilgoć ani kurz – przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy separator może pracować jako wzmacniacz bez zewnętrznego zasilania? Bez podłączenia zasilania Uopt (12÷30 V DC) separator zapewnia jedynie separację galwaniczną i podstawową transmisję danych. Funkcja wzmacniacza oraz zwiększenie wydajności prądowej do 1 A wymagają podłączenia zewnętrznego źródła napięcia Uopt.
