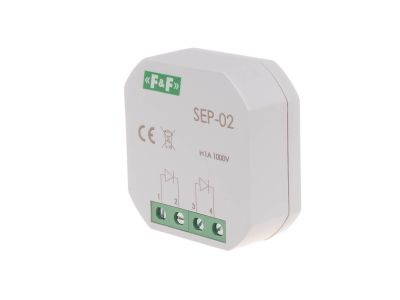

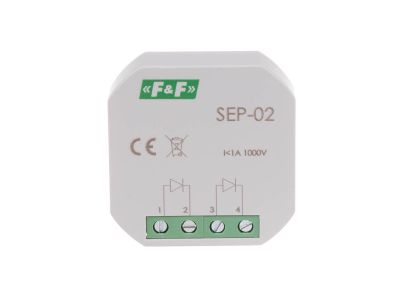

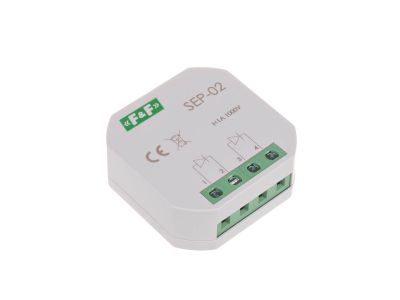

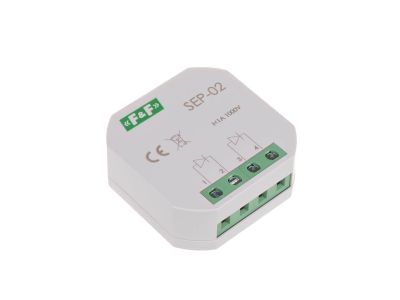

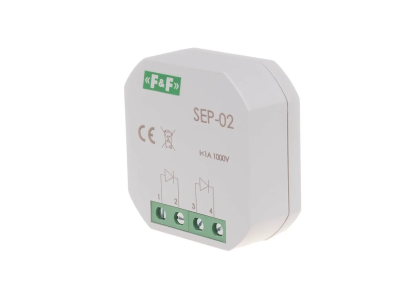

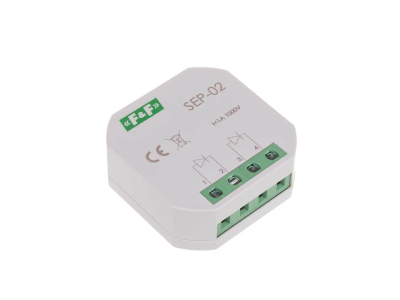

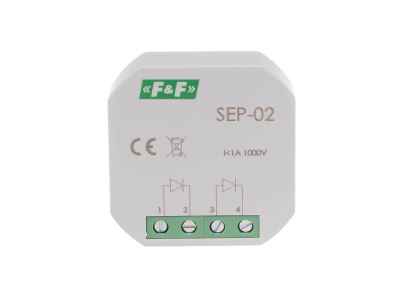

Separator sygnału wejściowego SEP-02 zasilanie 1A 1000V montaż w puszce podtynkowej Fi60 | SEP-02 F&F

Opis i Kluczowe Cechy

Separator sygnału wejściowego SEP-02 to kompaktowe urządzenie przeznaczone do izolacji galwanicznej sygnałów sterujących w instalacjach automatyki. Dzięki maksymalnemu prądowi obciążenia 1 A przy napięciu 250 V umożliwia bezpieczne przesyłanie sygnałów w wydzielonych podgrupach sterowania, eliminując ryzyko zakłóceń. Urządzenie montowane jest w puszce podtynkowej Ø60, co ułatwia integrację z istniejącą rozdzielnicą. Wymiary Ø55 mm i wysokość 13 mm sprawiają, że doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej.

• Maksymalny prąd obciążenia 1 A przy 250 V: Pozwala na obsługę sygnałów sterujących o znacznym obciążeniu, zapewniając stabilną pracę bez ryzyka przegrzania styków.
• Kierunkowa transmisja sygnału (1→2; 3→4): Blokowanie przepływu w kierunku przeciwnym zapobiega wzajemnemu zakłócaniu się obwodów sterowniczych, zwiększając niezawodność automatyki.
• Montaż w puszce podtynkowej Ø60: Umożliwia dyskretne i bezpieczne umieszczenie separatora w ścianie, oszczędzając miejsce w szafie rozdzielczej.
• Przyłącze zaciskami śrubowymi 2,5 mm²: Ułatwia podłączenie przewodów o typowym przekroju, a moment dokręcający 0,4 Nm gwarantuje pewne i trwałe połączenie elektryczne.
• Stopień ochrony IP20: Chroni przed dostępem do części aktywnych w suchym otoczeniu wewnątrz rozdzielnicy, zwiększając bezpieczeństwo użytkowania.

Zgodność z Normami

Separator sygnału SEP-02 został zaprojektowany z myślą o zgodności z obowiązującymi normami europejskimi (standard DIN) oraz posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i przydatność do stosowania w profesjonalnych instalacjach elektrycznych i automatyki budynkowej.

Zastosowanie

Separator sygnału wejściowego SEP-02 znajduje zastosowanie wszędzie tam, gdzie konieczne jest odseparowanie galwaniczne obwodów sterujących w układach automatyki, szczególnie przy sterowaniu centralnym z wydzielonymi podgrupami. Idealnie nadaje się do:

• Separacji sygnałów w systemach sterowania oświetleniem, żaluzjami i bramami.
• Podziału magistrali sterowniczej w instalacjach inteligentnego budynku.
• Izolacji sygnałów przychodzących z przycisków, czujników lub wyłączników przed ich przekazaniem do sterownika PLC lub centrali.
• Zapewnienia bezpieczeństwa w obwodach, gdzie występują różne potencjały elektryczne (np. przy łączeniu urządzeń zasilanych z różnych źródeł).

Wskazówki Montażowe

Montaż separatora SEP-02 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się w puszce podtynkowej Ø60 na standardowej głębokości. Przewody należy podłączyć do zacisków śrubowych o przekroju maksymalnym 2,5 mm², dokręcając je momentem 0,4 Nm zgodnie z dokumentacją producenta. Należy zwrócić uwagę na kierunek przepływu sygnału – zgodny ze strzałkami na obudowie. Po zamontowaniu zaleca się sprawdzenie izolacji i ciągłości połączeń przed załączeniem napięcia.

FAQ

• Czy separator SEP-02 wymaga zasilania zewnętrznego? Nie – SEP-02 jest pasywnym separatorem sygnału, nie wymaga dodatkowego zasilania. Działa poprzez separację galwaniczną torów sygnałowych.
• Jaki stopień ochrony ma separator? STOPIEŃ OCHRONY IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach wewnątrz puszek podtynkowych, nie jest odporne na wilgoć ani pył.
• Czy separator można stosować do sygnałów analogowych (np. 0–10 V)? Tak, SEP-02 nadaje się do sygnałów stałych i zmiennych o napięciu do 250 V i prądzie do 1 A, pod warunkiem że nie wymagają one wzmacniania. Kierunek przepływu jest istotny – sygnał blokowany w przeciwnym kierunku.
