Separator sygnałów analogowych AKS-08 | Max-AKS-08 F&F

Opis i Kluczowe Cechy

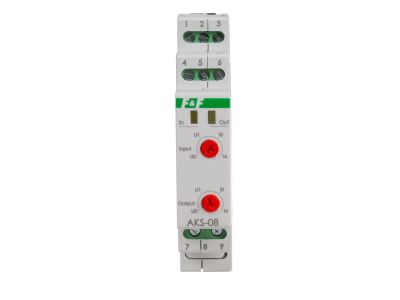

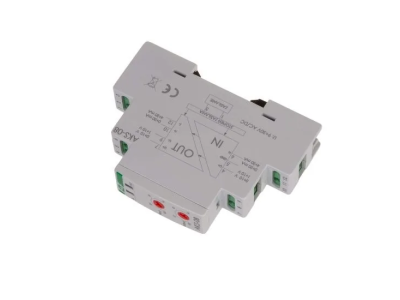

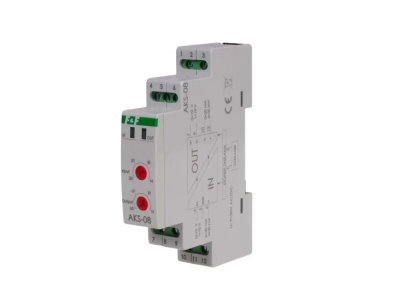

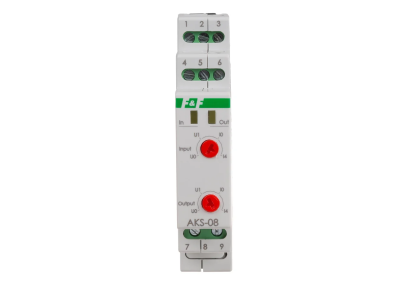

Separator sygnałów analogowych AKS-08 (symbol MAX-AKS-08) to zaawansowane urządzenie zapewniające konwersję sygnałów analogowych z jednoczesną separacją galwaniczną pomiędzy wejściem a wyjściem. Zasilany napięciem 24÷30 V DC, charakteryzuje się wysoką szybkością przetwarzania (do 100 Hz) i optyczną kontrolą sygnałów wejściowych/wyjściowych.

• Napięcie zasilania 24÷30 V DC: Szeroki zakres zasilania umożliwiający współpracę z różnymi źródłami napięcia w systemach automatyki.
• Separacja galwaniczna 1 kV: Zapewnia ochronę układów sterowania przed zakłóceniami i przepięciami, zwiększając niezawodność systemu.
• Tryby pracy napięciowy i prądowy: Impedancja wejściowa 3 kΩ (tryb napięciowy) i 50 Ω (tryb prądowy) pozwala na elastyczne dostosowanie do różnych typów sygnałów.
• Szybkość przetwarzania do 100 Hz: Przenoszenie sygnałów analogowych o częstotliwościach do 100 Hz z zachowaniem stabilności i dokładności.
• Kontrola optyczna sygnałów: Diody LED sygnalizują aktywny sygnał wejściowy i wyjściowy, ułatwiając diagnostykę i monitorowanie pracy urządzenia.

Zgodność z Normami

Separator spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami dotyczącymi urządzeń do przetwarzania sygnałów analogowych w środowiskach przemysłowych.

Zastosowanie

Separator AKS-08 znajduje zastosowanie w instalacjach automatyki przemysłowej, systemach sterowania i monitoringu, gdzie wymagana jest separacja galwaniczna sygnałów analogowych.

• Oddzielanie obwodów sygnałowych w układach sterowania PLC.
• Konwersja sygnałów analogowych między różnymi urządzeniami pomiarowymi.
• Ochrona wrażliwych układów elektronicznych przed zakłóceniami i przepięciami.
• Stosowanie w systemach pomiarowych wymagających wysokiej dokładności i stabilności sygnałów.

Wskazówki Montażowe

Montaż separatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montowane jest na szynie 35 mm (1 moduł, 18 mm szerokości). Należy zapewnić odpowiednie chłodzenie i unikać przeciążania sygnałem wejściowym. Zaciski śrubowe 2,5 mm² wymagają dokręcenia momentem 0,4 Nm. Przed podłączeniem zasilania należy upewnić się, że wszystkie połączenia są prawidłowe i zgodne z dokumentacją techniczną.

FAQ

• Jaką separację galwaniczną zapewnia AKS-08? Separator AKS-08 oferuje separację galwaniczną o wartości minimalnej 1 kV pomiędzy wejściem a wyjściem analogowym.
• Czy urządzenie jest odporne na zakłócenia elektromagnetyczne? Parametr ten nie został podany w danych produktu. Zaleca się stosowanie separatorów w środowiskach zgodnych z normami EMC.
• Jakie sygnały może przetwarzać separator? Urządzenie obsługuje sygnały analogowe w trybie napięciowym (impedancja wejściowa 3 kΩ) i prądowym (impedancja wejściowa 50 Ω).
