oddzielny wyzwalacz, Wyzwalacz promieniowy z lewej do łączników drog. 3SE5312../3SE5322.. | 3SE5000-0AV04 Siemens

Alternatywny kod produktu: 3SE50000AV04

Opis i Kluczowe Cechy

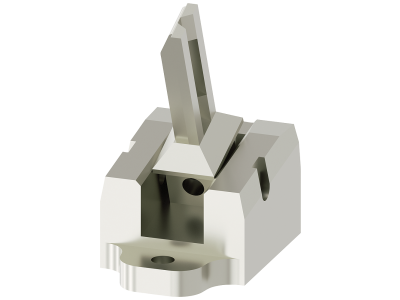

Wyzwalacz promieniowy z lewej strony Siemens SIRIUS 3SE5 (symbol katalogowy 3SE5000-0AV04) to oddzielny element wykonawczy przeznaczony do łączników drogowych serii 3SE5312.. oraz 3SE5322... Modułowa konstrukcja całej rodziny 3SE5 zapewnia elastyczność konfiguracji przy minimalnej liczbie wariantów magazynowych, a precyzyjne wykonanie wyzwalacza gwarantuje niezawodną rejestrację położenia elementów maszyn.

• Typ wyzwalacza: promieniowy, z lewej strony – umożliwia detekcję pozycji w aplikacjach wymagających montażu po lewej stronie elementu napędzanego.
• Kompatybilność: dedykowany do łączników drogowych 3SE5312.. oraz 3SE5322.. – pozwala na łatwą rozbudowę istniejących układów.
• Modułowa konstrukcja rodziny 3SE5: redukuje liczbę potrzebnych typów magazynowych, upraszczając logistykę i dobór części zamiennych.
• Możliwość zastosowania w systemach bezpieczeństwa: przy odpowiedniej konfiguracji łącznika i nadrzędnego układu sterowania możliwe jest osiągnięcie PL e lub SIL 3 (zgodnie z danymi serii).
• Uniwersalne dopuszczenia: urządzenia serii 3SE5 są dopuszczone według IEC, UL – produkt nadaje się do maszyn eksportowanych na rynki globalne.

Zgodność z Normami

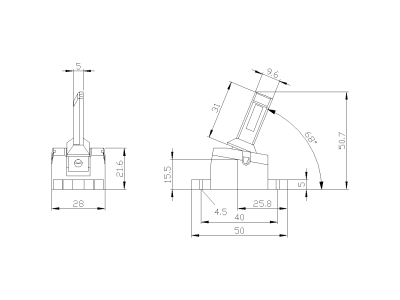

Punkty przełączania i mocowanie wyzwalacza są zgodne z normami EN 50047 oraz EN 50041. Cała seria 3SE5 posiada dopuszczenia IEC i UL, a w odpowiedniej konfiguracji może spełniać wymagania bezpieczeństwa do PL e lub SIL 3. Produkt oznaczony jest znakiem CE.

Zastosowanie

Wyzwalacz promieniowy lewy 3SE5000-0AV04 jest przeznaczony do stosowania w przemyśle maszynowym i instalacjach automatyki, gdzie wymagana jest niezawodna detekcja położenia elementów ruchomych oraz nadzorowanie położenia urządzeń ochronnych.

• Rejestracja położenia elementów maszyn (np. siłowników, suwaków, klap) w liniach produkcyjnych.
• Nadzorowanie ustawienia urządzeń ochronnych (osłon, pokryw, drzwi bezpieczeństwa) w strefach zagrożenia.
• Impulsowanie do styczników, przekaźników bezpieczeństwa lub sterowników PLC w celu realizacji funkcji stopu awaryjnego.
• Automatyka budynkowa i przemysłowa – detekcja stanu krańcowego w suwnicach, bramach, podajnikach.

Wskazówki Montażowe

Montaż wyzwalacza oraz łącznika drogowego może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej strefie roboczej. Wyzwalacz należy zamocować zgodnie z wytycznymi dokumentacji technicznej producenta (moment dokręcania, położenie kątowe względem elementu napędzanego). Przekroje przewodów przyłączeniowych dobrać do prądu obciążenia styków łącznika (zgodnie z kartą katalogową łącznika). Upewnij się, że wyzwalacz znajduje się w osi działania elementu maszyny i ma odpowiedni luz mechaniczny.

FAQ

• Czy wyzwalacz 3SE5000-0AV04 ma wbudowane podświetlenie LED? Nie. Jest to element mechaniczny (wyzwalacz promieniowy). Diody LED sygnalizujące status są dostępne w wariantach łączników drogowych z serii 3SE5 (np. z wtyczką M12), ale w samym wyzwalaczu nie występują.
• Jaki stopień ochrony IP ma ten wyzwalacz? Stopień ochrony zależy od zastosowanego łącznika drogowego i obudowy. W danych wejściowych nie podano konkretnej wartości IP dla samego wyzwalacza. W przypadku całej serii 3SE5 dostępne są wersje z tworzywa sztucznego i metalu, co wpływa na IP – należy sprawdzić specyfikację konkretnego łącznika.
• Czy wyzwalacz może pracować w trybie NO (normalnie otwarty) czy NC (normalnie zamknięty)? Tryb pracy styków nie jest cechą wyzwalacza, ale łącznika drogowego, do którego jest on montowany. Wyzwalacz przenosi ruch na element przełączający; konfigurację styków (NO/NC) dobiera się na etapie wyboru łącznika.
