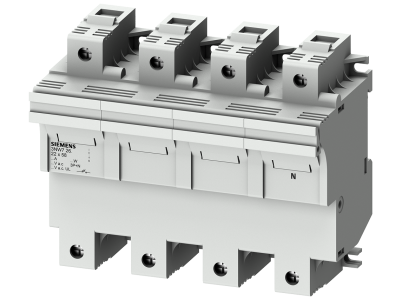

Uchwyt do bezpieczników cylindrycznych, 22x58 mm, 3P+N, In: 100 A, Un AC: 690 V, SENTRON | 3NW7261 Siemens

Alternatywny kod produktu: 3NW7261

Opis i Kluczowe Cechy

Uchwyt do bezpieczników cylindrycznych Siemens SENTRON o symbolu 3NW7261 przeznaczony jest do wkładek 22x58 mm w konfiguracji 3P+N. Prąd znamionowy 100 A przy napięciu 690 V AC zapewnia niezawodną ochronę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Moduł wyposażono w wsuwany moduł z miejscem na zapasowe bezpieczniki oraz pulsującą diodę LED sygnalizującą wyzwolenie bezpiecznika, co skraca czas reakcji serwisowej.

• Prąd znamionowy 100 A: gwarantuje bezpieczną pracę w obwodach przemysłowych o dużym zapotrzebowaniu mocy bez ryzyka przeciążenia styków.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• Konfiguracja 3P+N: kompleksowa ochrona trzech faz oraz przewodu neutralnego w jednym urządzeniu, oszczędzająca miejsce w rozdzielnicy.
• Pulsująca dioda LED sygnalizacji wyzwolenia: szybkie lokalizowanie przepalonego bezpiecznika bez konieczności otwierania uchwytu – skraca czas przestoju.
• Miejsce na zapasowe wkładki w module wsuwanym: umożliwia natychmiastową wymianę bezpiecznika i redukuje potrzebę poszukiwania części zamiennych.

Zgodność z Normami

Uchwyt został przebadany i dopuszczony jako odłącznik bezpiecznikowy zgodnie z normami IEC 60269-1, -2, -3 oraz UL 512. Spełnia wymagania europejskich i międzynarodowych standardów bezpieczeństwa, co potwierdza certyfikat CE.

Zastosowanie

Uchwyt bezpiecznikowy Siemens SENTRON 3NW7261 przeznaczony jest do selektywnej ochrony urządzeń w przemysłowych instalacjach elektrycznych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna separacja obwodów i szybka identyfikacja uszkodzonego bezpiecznika.

• Selektywna ochrona odbiorników przemysłowych – silników, transformatorów, układów sterowania.
• Stosowanie jako odłącznik bezpiecznikowy w rozdzielnicach głównych i podrozdzielniach (nie do łączenia pod obciążeniem).
• Zabezpieczenie obwodów oświetleniowych i gniazd w halach produkcyjnych oraz magazynach.
• Automatyka budynkowa i infrastruktura krytyczna wymagająca szybkiej wymiany wkładek.

Wskazówki Montażowe

Montaż i konserwację uchwytu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Uchwyt montuj na szynie TH35 (DIN) lub na płycie montażowej zgodnie z dokumentacją producenta. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów dobieraj według danych zawartych w instrukcji – zapewni to trwałe i bezpieczne połączenie elektryczne.

FAQ

• Czy uchwyt wyposażony jest w sygnalizację przepalenia bezpiecznika? Tak, model 3NW7261 posiada pulsującą diodę LED, która aktywuje się po wyzwoleniu wkładki, umożliwiając szybkie zlokalizowanie uszkodzonego obwodu bez jego otwierania.
• Jaki stopień ochrony (IP) ma ten uchwyt? Producent nie podaje konkretnej wartości IP w danych technicznych – w typowych warunkach rozdzielnicy aparatura taka posiada ochronę IP20, jednak ostateczny stopień zależy od zastosowanej obudowy.
• Czy można używać uchwytu do łączenia obwodów pod obciążeniem? Nie. Uchwyt jest przeznaczony wyłącznie jako odłącznik bezpiecznikowy. Do łączenia pod obciążeniem Siemens zaleca dedykowane rozwiązania z serii 3KF.
