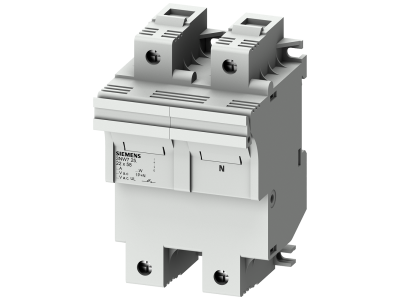

Uchwyt do bezpieczników cylindrycznych, 22x58 mm, 1P+N, In: 100 A, Un AC: 690 V, SENTRON | 3NW7251 Siemens

Alternatywny kod produktu: 3NW7251

Opis i Kluczowe Cechy

Uchwyt do bezpieczników cylindrycznych Siemens SENTRON 3NW7251 przeznaczony jest do wkładek 22x58 mm w konfiguracji 1P+N. Dzięki prądowi znamionowemu 100 A i napięciu 690 V AC zapewnia bezpieczną ochronę obwodów przemysłowych przed przeciążeniami i zwarciami. Moduł wsuwany zawiera praktyczne miejsce na zapasową wkładkę, a pulsująca dioda LED umożliwia szybkie rozpoznanie wyzwolenia bezpiecznika.

• Prąd znamionowy 100 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o wysokim napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Konfiguracja 1P+N: Zapewnia zabezpieczenie jednego bieguna fazowego wraz z ochroną przewodu neutralnego – rozwiązanie typowe dla sieci TN.
• Miejsce na zapasową wkładkę w module wsuwanym: Pozwala na natychmiastową wymianę przepalonego bezpiecznika bez potrzeby poszukiwania zapasu, skracając czas przestoju.
• Pulsująca dioda LED: Sygnalizuje wyzwolenie bezpiecznika, co ułatwia szybką lokalizację uszkodzonej wkładki nawet w rozdzielnicy – bez konieczności demontażu.

Zgodność z Normami

Uchwyt spełnia wymagania norm IEC 60269-1, -2 i -3 oraz UL 512. Jest przebadany i dopuszczony jako odłącznik bezpiecznikowy, jednak nie jest przewidziany do łączenia pod obciążeniem.

Zastosowanie

Uchwyt bezpiecznikowy SENTRON przeznaczony jest do selektywnej ochrony urządzeń w instalacjach przemysłowych. Stanowi standard w Europie i stosowany jest w rozdzielnicach oraz szafach sterowniczych.

• Selektywna ochrona maszyn i urządzeń przemysłowych przed przeciążeniami i zwarciami.
• Stosowanie jako odłącznik bezpiecznikowy w obwodach niewymagających łączenia pod obciążeniem (np. w głównych liniach zasilających).
• Zabezpieczenie rozdziału energii w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych.
• Realizacja systemów ochrony bezpiecznikowej w instalacjach budynków produkcyjnych i magazynowych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Uchwyt montuje się na szynie DIN 35 mm (TH35) lub bezpośrednio na płycie montażowej – zgodnie z instrukcją producenta. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 100 A. Moment dokręcania zacisków stosować według parametrów podanych w dokumentacji technicznej.

FAQ

• Czy uchwyt posiada wskaźnik zadziałania bezpiecznika? Tak, wyposażony jest w pulsującą diodę LED, która sygnalizuje wyzwolenie bezpiecznika, co ułatwia szybką identyfikację uszkodzonej wkładki.
• Czy uchwyt można łączyć pod obciążeniem? Nie, urządzenie jest przeznaczone wyłącznie jako odłącznik bezpiecznikowy. Łączenie pod obciążeniem jest niedozwolone – w tym celu Siemens oferuje dedykowane rozwiązania, np. z serii 3KF.
• Jakie wkładki bezpiecznikowe można stosować? Uchwyt przeznaczony jest do wkładek cylindrycznych o wymiarach 22x58 mm, zgodnych z normami IEC 60269.
