Proxy (SPP) łączy urządzenia obsługujące Modbus TCP z PROFINET IO, SENTRON | 7KM9300-0PP20-0AA0 Siemens

Alternatywny kod produktu: 7KM93000PP200AA0

Opis i Kluczowe Cechy

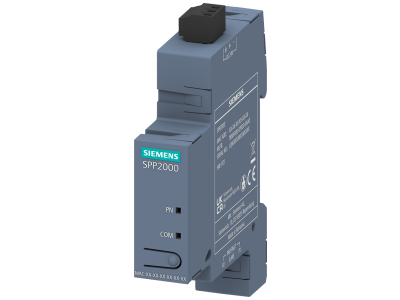

Proxy (SPP) SENTRON to inteligentne urządzenie łączące ze sobą systemy oparte na Modbus TCP z sieciami PROFINET IO. Pełni funkcję przezroczystego switcha Ethernet, zapewniając niezakłóconą komunikację IP między urządzeniami. Pozwala na integrację liczników energii SENTRON (np. 7KM PAC2200) oraz innych urządzeń obsługujących Modbus TCP z przemysłowymi sieciami PROFINET, co ułatwia monitorowanie i sterowanie w systemach automatyki budynkowej i przemysłowej.

• Integracja Modbus TCP z PROFINET IO: Umożliwia współpracę urządzeń z różnymi protokołami komunikacyjnymi bez konieczności stosowania dodatkowych konwerterów.
• Funkcja przezroczystego switcha Ethernet: Przekazuje ruch sieciowy w sposób transparentny, bez modyfikacji ramki, co minimalizuje opóźnienia w komunikacji.
• Wsparcie dla urządzeń SENTRON: Zapewnia kompatybilność z licznikami energii serii 7KM, w tym modelem PAC2200, oraz innymi urządzeniami obsługującymi Modbus TCP.
• Konfiguracja sieci PROFINET IO: Umożliwia integrację z przemysłowymi systemami sterowania, takimi jak SIMATIC PCS 7 lub TIA Portal.
• Prosta instalacja i uruchomienie: Montaż w szafie sterowniczej, zasilanie 24V DC, gotowy do pracy po podłączeniu sieci Ethernet i zasilania.

Zgodność z Normami

Proxy SENTRON spełnia wymagania norm przemysłowych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikację CE oraz jest zgodny z dyrektywami unijnymi dotyczącymi urządzeń elektronicznych i systemów automatyki przemysłowej.

Zastosowanie

Urządzenie przeznaczone jest do integracji systemów automatyki przemysłowej i budynkowej, gdzie wymagana jest współpraca Modbus TCP z PROFINET IO.

• Monitorowanie i sterowanie licznikami energii SENTRON (np. 7KM PAC2200) w sieciach PROFINET.
• Integracja urządzeń przemysłowych z systemami SCADA poprzez PROFINET IO.
• Rozbudowa istniejącej infrastruktury sieciowej o nowe urządzenia obsługujące Modbus TCP.
• Zastosowanie w inteligentnych rozdzielnicach i systemach zarządzania energią.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami w zakresie sieci przemysłowych i automatyki. Urządzenie należy zainstalować w szafie sterowniczej, zapewniając odpowiednią wentylację. Podłączenie zasilania 24V DC należy wykonać zgodnie z dokumentacją techniczną, zachowując biegunowość. Sieć Ethernet należy podłączyć do portów RJ45, a konfigurację protokołów przeprowadzić za pomocą dedykowanego oprogramowania. Przed uruchomieniem należy sprawdzić poprawność połączeń i zgodność adresacji IP.

FAQ

• Czy Proxy SENTRON wymaga dodatkowej konfiguracji? Tak, urządzenie wymaga podstawowej konfiguracji protokołów Modbus TCP i PROFINET IO przy użyciu dedykowanego oprogramowania producenta. Szczegółowe kroki znajdują się w dokumentacji technicznej.
• Jakie urządzenia są kompatybilne z Proxy SENTRON? Proxy współpracuje z urządzeniami obsługującymi Modbus TCP, w tym z licznikami energii SENTRON serii 7KM (np. PAC2200) oraz innymi urządzeniami przemysłowymi z tym protokołem.
• Jakie jest zasilanie Proxy SENTRON? Urządzenie zasilane jest napięciem 24V DC, co umożliwia integrację z typowymi systemami automatyki przemysłowej.
