Wkładka bezpiecznika cylindrycznego, 8x32 mm, 10 A, gG, Un AC: 400 V, SENTRON | 3NW6303-1 Siemens

Alternatywny kod produktu: 3NW63031

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW6303-1 to wysokiej jakości element zabezpieczający w standardowym rozmiarze 8x32 mm. Zaprojektowana do ochrony urządzeń przemysłowych, oferuje prąd znamionowy 10 A i napięcie znamionowe 400 V AC. Charakterystyka gG zapewnia uniwersalną ochronę przed przeciążeniem i zwarciem, co czyni ją wszechstronnym rozwiązaniem w instalacach elektrycznych.

• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zabezpieczając przewody i odbiorniki przed przegrzaniem.
• Napięcie znamionowe 400 V AC: Pozwala na stosowanie w sieciach trójfazowych oraz jednofazowych o napięciu fazowym do 230 V, zapewniając szeroką kompatybilność.
• Charakterystyka gG: Uniwersalna krzywa wyzwalania – ochrona zarówno przed przeciążeniem, jak i zwarciem, dedykowana do kabli i urządzeń ogólnego przeznaczenia.
• Wymiary 8x32 mm: Standardowy format cylindryczny, kompatybilny z większością uchwytów bezpiecznikowych stosowanych w rozdzielnicach przemysłowych.
• Marka Siemens SENTRON: Gwarancja niezawodności i zgodności z europejskimi standardami jakości, potwierdzona certyfikatem CE.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z obowiązującymi normami europejskimi oraz certyfikowana znakiem CE. Spełnia wymagania dla odłączników bezpiecznikowych, jednak nie jest przeznaczona do łączenia pod obciążeniem. Do pracy w takich warunkach należy stosować dedykowane rozwiązania (np. rozłączniki bezpiecznikowe serii 3KF).

Zastosowanie

Wkładka bezpiecznika cylindrycznego Siemens znajduje zastosowanie przede wszystkim w installations przemysłowych i komercyjnych, gdzie wymagana jest selektywna ochrona urządzeń.

• Ochrona obwodów zasilających maszyny i urządzenia produkcyjne przed skutkami zwarć i przeciążeń.
• Zabezpieczenie linii kablowych w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Stosowanie w systemach bezpiecznikowych jako element zapasowy w module wsuwanym umożliwiający szybką wymianę po zadziałaniu.
• Ochrona odbiorników w instalacjach sterowania i automatyki budynkowej (np. zasilanie sterowników PLC, styczników, przekaźników).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę należy instalować w przeznaczonym do tego uchwycie bezpiecznikowym (np. listwa bezpiecznikowa) zamontowanym na szynie DIN TH35. Przekrój przewodów doprowadzających dobierać zgodnie z prądem znamionowym i warunkami środowiskowymi. Nie dokręcać styków z nadmierną siłą – moment dokręcania stosować zgodny z dokumentacją producenta uchwytu.

FAQ

• Czy ta wkładka nadaje się do zabezpieczenia silników elektrycznych? Charakterystyka gG jest przeznaczona do ogólnej ochrony kabli i urządzeń. Do zabezpieczania silników zaleca się wkładki z charakterystyką aM (do przeciążeń silnikowych) – w razie wątpliwości skonsultuj się z projektantem instalacji.

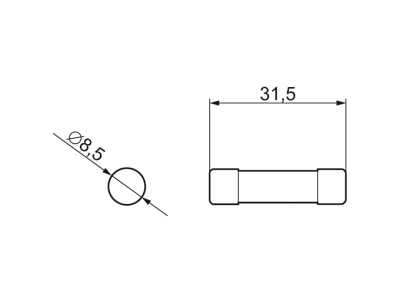

• Jakie są wymiary fizyczne wkładki? Wkładka ma standardowy wymiar 8x32 mm (średnica x długość), co odpowiada rozmiarowi DII (8x32) i jest kompatybilna z uchwytami o tym samym formacie.
• Czy można stosować tę wkładkę w instalacjach domowych? Tak, jeśli instalacja domowa jest wyposażona w odpowiednie uchwyty bezpiecznikowe (np. w rozdzielnicy) i zabezpieczany obwód nie wymaga wyższego prądu. Należy jednak pamiętać, że wkładki są elementami zużywalnymi i należy je wymieniać po zadziałaniu tylko na wkładki o takich samych parametrach.
