Wkładka bezpiecznika cylindrycznego, 14x51 mm, 2 A, aM, Un AC: 690 V, SENTRON | 3NW8102-1 Siemens

Alternatywny kod produktu: 3NW81021

Opis i Kluczowe Cechy

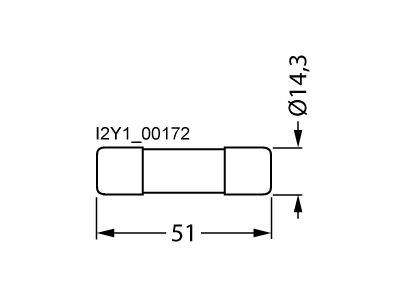

Wkładka bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW8102-1 to element zabezpieczający o wymiarach 14×51 mm, prądzie znamionowym 2 A i charakterystyce aM. Zaprojektowana do pracy w sieciach prądu przemiennego o napięciu do 690 V, zapewnia skuteczną ochronę silników i obwodów sterowniczych przed skutkami przeciążeń i zwarć. Jej standardowa średnica 14 mm i długość 51 mm umożliwiają montaż w typowych podstawach bezpiecznikowych 14×51.

• Charakterystyka aM: specyficzny kształt krzywej czasowo-prądowej zapewnia opóźnione działanie – idealne do zabezpieczania obwodów silnikowych, gdzie chwilowe prądy rozruchu nie powodują zbędnych wyłączeń.
• Prąd znamionowy 2 A: gwarantuje selektywne odcinanie obwodów o niewielkim obciążeniu, chroniąc przewody i odbiorniki przed przegrzaniem.
• Napięcie znamionowe AC 690 V: przystosowana do pracy w przemysłowych sieciach trójfazowych 400/690 V, w tym w układach IT oraz w obwodach międzyfazowych o podwyższonym napięciu.
• Wymiary 14×51 mm: uniwersalny format bezpiecznika cylindrycznego, szeroko stosowany w rozdzielnicach i szafach sterowniczych – łatwy w wymianie i dostępny w wielu podstawach.
• Wysoka zdolność wyłączania: zgodnie z normą IEC 60269 wkładka bezpiecznie gasi łuk zwarciowy, minimalizując ryzyko uszkodzenia sąsiednich aparatów.

Zgodność z Normami

Wkładka bezpiecznika cylindrycznego Siemens SENTRON 3NW8102-1 spełnia wymagania międzynarodowych norm IEC 60269-1, -2 i -3 oraz UL 512. Produkt posiada oznaczenie CE i jest dopuszczony do stosowania w urządzeniach pracujących w standardzie europejskim. Normy te gwarantują powtarzalność parametrów, bezpieczeństwo użytkowania oraz możliwość zastąpienia przez inne wkładki spełniające te same wymagania.

Zastosowanie

Dzięki charakterystyce aM oraz wysokiemu napięciu znamionowemu wkładka sprawdza się w obwodach wymagających selektywnej ochrony przed przeciążeniem i zwarciem. Polecana szczególnie do:

• Zabezpieczanie silników elektrycznych w instalacjach przemysłowych i maszynach – charakterystyka aM nie reaguje na krótkie prądy rozruchowe, a przerywa rzeczywiste przeciążenia.
• Ochrona obwodów sterowniczych (np. styczników, przekaźników) przed zwarciami, przy jednoczesnym zapewnieniu krótkotrwałej przeciążalności.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych z siecią IT 400/690 V lub międzyfazowymi obwodami 690 V.
• Realizacja selektywności w systemach bezpiecznikowych – dzięki dobranemu prądowi i charakterystyce wkładka nie wyłącza się przed bezpiecznikami nadrzędnymi.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia oraz upewnieniu się, że obwód nie jest obciążony. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej przystosowanej do wymiaru 14×51 mm, z zachowaniem kierunku przepływu prądu (jeśli podstawą wymaga). Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego wkładki i obciążenia obwodu. W przypadku stosowania w podstawach wyposażonych w styki pomocnicze, należy zapoznać się z dokumentacją producenta dotyczącą maksymalnego momentu dokręcania zacisków.

FAQ

• Co oznacza charakterystyka aM? aM to skrót od angielskiego "accompanying motor" (ochrona silników). Wkładki te mają opóźnione działanie w zakresie przeciążeń, dzięki czemu nie wyłączają się podczas krótkotrwałych prądów rozruchu silników, a skutecznie zabezpieczają przed długotrwałymi przeciążeniami i zwarciami.
• Czy wkładka 2 A nadaje się do pracy przy napięciu 230 V AC? Tak, napięcie znamionowe 690 V AC oznacza, że wkładka może być używana w sieciach o niższym napięciu, w tym 230 V i 400 V. Podane napięcie to maksymalna wartość, przy której zachowana jest zdolność wyłączania.
• Jaki jest rozmiar wkładki – 14×51 mm – czy pasuje do typowych podstaw? Tak, wymiar 14×51 mm jest standardem dla bezpieczników cylindrycznych średniej wielkości. Wkładka pasuje do wszystkich podstaw oznaczonych jako 14×51 (D02, D03 – w zależności od producenta). Przed montażem warto sprawdzić zgodność z daną podstawą.
