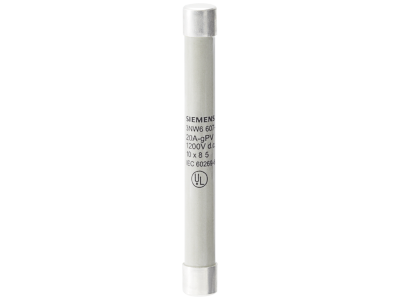

Wkładka bezpiecznika cylindrycznego, 10x85 mm, 20 A, gPV, Un DC: 1200 V, SENTRON | 3NW6607-4 Siemens

Alternatywny kod produktu: 3NW66074

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON 3NW6607-4 o wymiarach 10x85 mm, prądzie znamionowym 20 A i napięciu stałym 1200 V, przeznaczona do ochrony instalacji fotowoltaicznych. Zastosowanie charakterystyki gPV gwarantuje niezawodne odłączanie obwodów DC w warunkach uszkodzenia, minimalizując ryzyko przegrzania i pożaru.

• Prąd znamionowy 20 A: Zapewnia bezpieczne przewodzenie obciążenia w typowych obwodach fotowoltaicznych, z marginesem dla prądów zwarciowych modułów.
• Napięcie znamionowe DC 1200 V: Umożliwia stosowanie w systemach PV o wysokim napięciu stałym, zgodnie z wymaganiami nowoczesnych instalacji.
• Charakterystyka gPV (ochrona modułów fotowoltaicznych): Gwarantuje selektywne wyłączanie w przypadku prądów wstecznych i zwarć, chroniąc moduły oraz przewody przyłączeniowe.

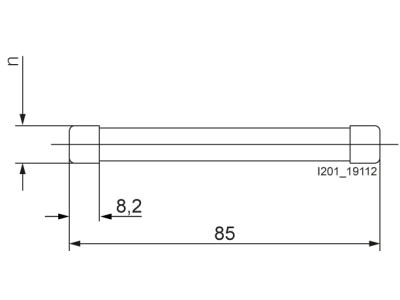

• Wymiary 10x85 mm: Kompatybilność z popularnymi podstawami bezpiecznikowymi, ułatwia wymianę i instalację w szafach DC.
• Zgodność z normami IEC 60269-6 i UL 2579: Potwierdza bezpieczeństwo i niezawodność w wymagających warunkach pracy instalacji fotowoltaicznych.

Zgodność z Normami

Wkładka bezpiecznika cylindrycznego Siemens 3NW6607-4 spełnia wymagania normy IEC 60269-6 dotyczącej bezpieczników do zastosowań fotowoltaicznych oraz normy UL 2579 (dla bezpieczników cylindrycznych IEC). Produkt posiada oznaczenie CE i jest przeznaczony do stosowania zgodnie z obowiązującymi przepisami branżowymi.

Zastosowanie

Bezpiecznik gPV firmy Siemens został zaprojektowany specjalnie do ochrony obwodów stałoprądowych w instalacjach fotowoltaicznych. Znajduje zastosowanie w miejscach wymagających niezawodnej separacji i wyłączania przy prądach uszkodzeniowych.

• Ochrona łańcuchów modułów fotowoltaicznych (stringów) przed prądami wstecznymi i zwarciami.
• Zabezpieczenie przewodów przyłączeniowych między modułami a falownikiem w instalacjach DC.
• Stosowanie w rozdzielnicach oraz skrzynkach przyłączeniowych instalacji PV jako wkładka bezpiecznikowa typu cylindrycznego.
• Element zabezpieczenia przed ryzykiem pożaru spowodowanym łukiem elektrycznym DC w przypadku uszkodzenia izolacji.

Wskazówki Montażowe

Montaż wkładki bezpiecznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typu gPV) przeznaczonej do napięcia DC 1200 V. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 20 A. Moment dokręcania śrub w podstawie należy stosować zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie ze wszystkich źródeł DC.

FAQ

• Czy ta wkładka nadaje się do ochrony przed przepięciami? Nie, bezpiecznik gPV służy wyłącznie do zabezpieczenia przed przetężeniami (prądami wstecznymi i zwarciami). Do ochrony przepięciowej należy stosować oddzielne ograniczniki przepięć.
• Jaki stopień ochrony IP ma wkładka? Stopień ochrony IP zależy od zastosowanej podstawy bezpiecznikowej – sama wkładka nie ma przypisanego IP. W typowych warunkach rozdzielnicy wymagana jest obudowa o IP co najmniej 20.
• Czy można stosować ten bezpiecznik w obwodach AC? Nie, charakterystyka gPV jest dedykowana do obwodów stałoprądowych (DC) w instalacjach fotowoltaicznych. Do obwodów prądu przemiennego należy stosować bezpieczniki o charakterystyce gL/gG.
