Wkładka bezpiecznika cylindrycznego, 10x85 mm, 16 A, gPV, Un DC: 1500 V, SENTRON | 3NW6605-4 Siemens

Alternatywny kod produktu: 3NW66054

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW6605-4 to dedykowane zabezpieczenie dla systemów fotowoltaicznych. Przeznaczona do ochrony modułów PV i przewodów przyłączeniowych przed skutkami prądów wstecznych. Łączy wysoką dyspozycyjność instalacji z odpornością na zmienne warunki temperaturowe. Wymiary 10x85 mm, prąd znamionowy 16 A, napięcie stałe do 1500 V.

• Prąd znamionowy 16 A: Zapewnia niezawodną ochronę modułów i przewodów przed prądami wstecznymi, dostosowany do typowych obciążeń w instalacjach fotowoltaicznych.
• Napięcie znamionowe DC 1500 V: Umożliwia bezpieczne odłączanie przy wysokich napięciach stałych, znacząco redukując ryzyko powstania łuku elektrycznego DC i pożaru.
• Kategoria gPV (ochrona fotowoltaiczna): Specjalnie zaprojektowana do zastosowań w systemach PV, gwarantuje bezpieczne rozdzielenie obwodu nawet przy otwartej podstawie bezpiecznikowej.

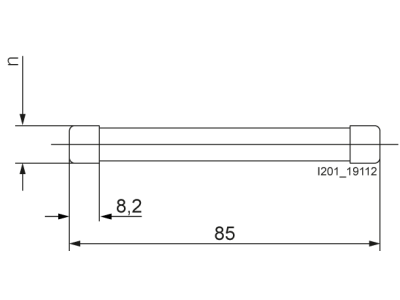

• Wymiary cylindryczne 10x85 mm: Standardowy format wkładki zapewniający kompatybilność z szeroką gamą podstaw bezpiecznikowych dostępnych na rynku.
• Zgodność z normami IEC 60269-6 oraz UL 2579: Potwierdza spełnienie międzynarodowych wymagań bezpieczeństwa dla bezpieczników fotowoltaicznych, ułatwiając projektowanie i odbiór instalacji.

Zgodność z Normami

Wkładka bezpiecznika spełnia wymagania normy IEC 60269-6 (bezpieczniki do ochrony instalacji fotowoltaicznych) oraz UL 2579 (bezpieczniki cylindryczne IEC dla systemów PV). Produkt posiada certyfikację CE.

Zastosowanie

Bezpiecznik 3NW6605-4 przeznaczony jest przede wszystkim do ochrony modułów fotowoltaicznych oraz przewodów przyłączeniowych przed skutkami prądów wstecznych w instalacjach PV. Stosowany w rozdzielnicach DC oraz w obwodach stringów fotowoltaicznych.

• Ochrona stringów modułów PV przed prądami wstecznymi przy zacienieniu lub uszkodzeniu modułu.
• Zabezpieczenie przewodów DC w instalacjach o napięciu do 1500 V.
• Stosowany w rozdzielnicach DC oraz w uchwytach bezpiecznikowych przeznaczonych do wkładek cylindrycznych 10x85 mm.
• Idealny do systemów fotowoltaicznych wymagających wysokiej niezawodności i odporności na ekstremalne wahania temperatury.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia DC. Należy stosować odpowiednie podstawy bezpiecznikowe zgodne z wymiarami 10x85 mm. Przed montażem sprawdzić, czy wkładka nie jest uszkodzona. Dokręcać styki z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 16 A.

FAQ

• Czy bezpiecznik 3NW6605-4 nadaje się do ochrony przed zwarciem w instalacji AC? Nie, jest to bezpiecznik kategorii gPV przeznaczony wyłącznie do obwodów stałoprądowych (DC) w systemach fotowoltaicznych. Nie stosować w obwodach AC.
• Jaki jest stopień ochrony IP wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie posiada określonego IP – ochronę zapewnia obudowa.
• Czy bezpiecznik można wymieniać pod napięciem? Absolutnie nie. Przed wymianą należy odłączyć napięcie DC i upewnić się, że obwód jest bezpieczny. Bezpiecznik gPV zapewnia bezpieczne rozdzielenie przy otwartym uchwycie, ale wymiana pod napięciem stwarza ryzyko porażenia i łuku.
