Wkładka bezpiecznika cylindrycznego, 10x85 mm, 10 A, gPV, Un DC: 1500 V, SENTRON | 3NW6603-4 Siemens

Alternatywny kod produktu: 3NW66034

Opis i Kluczowe Cechy

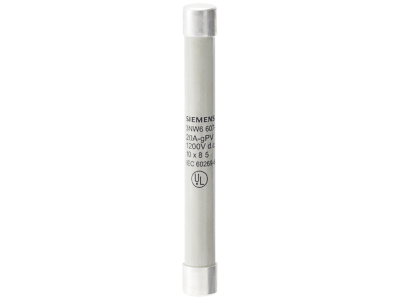

Wkładka bezpiecznika cylindrycznego Siemens SENTRON 3NW6603-4 o symbolu 3NW6603-4 to dedykowane zabezpieczenie do instalacji fotowoltaicznych. Zaprojektowana w charakterystyce gPV, z prądem znamionowym 10 A i napięciem znamionowym DC 1500 V, zapewnia skuteczną ochronę modułów i przewodów przyłączeniowych przed skutkami prądów wstecznych oraz zwarciami w obwodach DC. Standardowy wymiar 10x85 mm ułatwia montaż w podstawach bezpiecznikowych zgodnych z tą serią.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania łańcuchów modułów fotowoltaicznych – zapobiega uszkodzeniom termicznym i łukom DC przy prądach wstecznych.
• Napięcie znamionowe DC 1500 V: Umożliwia stosowanie w nowoczesnych instalacjach PV wysokiego napięcia, zapewniając bezpieczne odłączenie w przypadku awarii.
• Charakterystyka gPV: Specjalnie opracowana dla fotowoltaiki – gwarantuje szybkie i pewne wyłączenie przy prądach uszkodzeniowych przy jednoczesnej odporności na zmienne obciążenia i wahania temperatury.
• Wymiary 10x85 mm: Standardowy rozmiar wkładki cylindrycznej, kompatybilny z wieloma podstawami bezpiecznikowymi dostępnymi na rynku, co upraszcza wymianę.
• Zgodność z normami IEC 60269-6 i UL 2579: Potwierdza bezpieczeństwo i niezawodność w aplikacjach fotowoltaicznych, spełniając rygorystyczne wymagania międzynarodowe.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NW6603-4 jest zgodna z normą IEC 60269-6 (bezpieczniki do zastosowań fotowoltaicznych) oraz amerykańską normą UL 2579. Posiada certyfikat CE, co potwierdza spełnienie europejskich wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Bezpiecznik przeznaczony jest do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Sprawdza się w następujących scenariuszach:

• Ochrona łańcuchów modułów PV przed prądami wstecznymi w przypadku zacienienia lub uszkodzenia panelu.
• Zabezpieczenie przewodów przyłączeniowych między modułami a falownikiem przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach DC oraz złączach PV jako wkładka bezpiecznikowa w podstawach dedykowanych do wysokiego napięcia.
• Zabezpieczenie szeregowego połączenia paneli w instalacjach o napięciu systemowym do 1500 V DC.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odcięciu instalacji PV od źródła zasilania. Należy stosować wyłącznie podstawy bezpiecznikowe przystosowane do napięcia DC 1500 V oraz prądu 10 A. Przekrój przewodów dobrać zgodnie z normami dla prądu znamionowego 10 A i napięcia DC. Przed montażem sprawdzić stan wkładki – brak pęknięć, czystość styków.

FAQ

• Czy wkładka 3NW6603-4 nadaje się do ochrony łańcucha modułów PV w instalacji off-grid? Tak, bezpiecznik o charakterystyce gPV i napięciu DC 1500 V jest odpowiedni do zabezpieczania łańcuchów modułów w systemach on-grid i off-grid, chroniąc przed prądami wstecznymi i zwarciami.

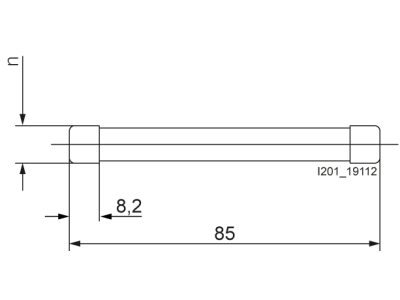

• Jakie są wymiary tej wkładki? Wkładka ma wymiary 10 mm średnicy i 85 mm długości (10x85 mm), co jest standardowym formatem dla bezpieczników cylindrycznych w aplikacjach fotowoltaicznych.
• Jakie normy spełnia ten bezpiecznik? Wkładka jest zgodna z normą IEC 60269-6 (bezpieczniki do fotowoltaiki) oraz amerykańską normą UL 2579, co potwierdza jej bezpieczeństwo i niezawodność w instalacjach DC.
