Wkładka bezpiecznika cylindrycznego, 10x38 mm, 6 A, aM, Un AC: 500 V, SENTRON | 3NW8001-1 Siemens

Alternatywny kod produktu: 3NW80011

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON (symbol 3NW8001-1) w rozmiarze 10x38 mm o prądzie znamionowym 6 A i charakterystyce aM przeznaczona jest do selektywnej ochrony obwodów silnikowych oraz urządzeń przemysłowych. Dzięki napięciu znamionowemu AC 500 V sprawdza się w instalacjach o podwyższonych wymaganiach napięciowych, zapewniając bezpieczne odłączanie obwodu w przypadku przeciążenia lub zwarcia.

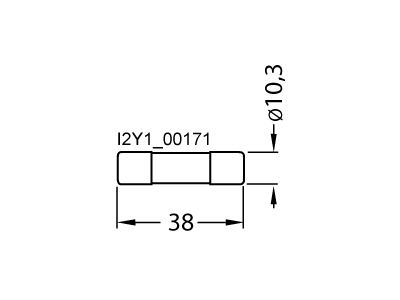

• Rozmiar 10x38 mm: standardowa wkładka cylindryczna pasująca do szerokiej gamy uchwytów bezpiecznikowych, co ułatwia wymianę i kompatybilność w istniejących rozdzielnicach.
• Prąd znamionowy 6 A: optymalne zabezpieczenie obwodów o niedużym obciążeniu, zapobiega przegrzaniu przewodów i uszkodzeniu odbiorników.
• Charakterystyka aM (ochrona silników): wysoka zdolność wyłączania zwarć przy jednoczesnej tolerancji na rozruchowe prądy silników, co minimalizuje ryzyko niepotrzebnych wyłączeń.
• Napięcie AC 500 V: gwarantuje bezpieczną pracę w sieciach przemysłowych o wyższym napięciu, np. 400 V/480 V, bez ryzyka przeskoku łuku.
• Wysoka jakość Siemens SENTRON: niezawodność i długa żywotność potwierdzona w licznych aplikacjach automatyki przemysłowej i budynkowej.

Zgodność z Normami

Wkładka bezpiecznika odpowiada europejskim standardom bezpieczeństwa oraz wymaganiom dyrektywy niskonapięciowej (LVD) i oznakowania CE. Produkt został zaprojektowany zgodnie z powszechnie uznawanymi zasadami dla bezpieczników cylindrycznych, co zapewnia jego kompatybilność z uchwytami i podstawami dostępnymi na rynku.

Zastosowanie

Wkładka 3NW8001-1 sprawdza się wszędzie tam, gdzie wymagane jest selektywne zabezpieczenie zwarciowe i przeciążeniowe obwodów silnikowych oraz sterowniczych. Polecana do szaf sterowniczych, rozdzielnic przemysłowych i instalacji automatyki.

• Zabezpieczenie pojedynczych silników elektrycznych – charakterystyka aM dopuszcza chwilowe przeciążenia rozruchowe.
• Ochrona obwodów pomocniczych w szafach sterowniczych – zasilanie styczników, przekaźników, PLC.
• Stosowanie w liniach zasilających urządzenia przemysłowe o prądzie znamionowym do 6 A.
• Wymiana bezpieczników w istniejących instalacjach – standard 10x38 mm ułatwia retrofitting.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Używać wyłącznie uchwytów lub podstaw bezpiecznikowych przystosowanych do wkładek 10x38 mm. Przekrój przewodów oraz moment dokręcania zacisków w podstawie muszą być zgodne z dokumentacją producenta uchwytu. Nie łączyć ani nie rozłączać obwodu pod obciążeniem – wkładka nie jest odłącznikiem obciążenia.

FAQ

• Czy wkładka ma wbudowaną sygnalizację zadziałania? Wkładka 3NW8001-1 jest wkładką tradycyjną, bez wbudowanego wskaźnika przepalenia. Do szybkiej diagnostyki zaleca się stosowanie uchwytów z sygnalizacją lub pomiar ciągłości.
• Jaki jest stopień ochrony IP wkładki? Stopień ochrony nie jest określony dla samej wkładki – zależy od zastosowanego uchwytu. W typowych warunkach rozdzielnicy wewnętrznej wystarcza IP20.
• Czy można stosować wkładkę w obwodach DC? Według danych producenta napięcie znamionowe dotyczy wyłącznie prądu przemiennego (AC 500 V). W obwodach DC parametry mogą się różnić – przed zastosowaniem skonsultuj się z dokumentacją techniczną.
