Wkładka bezpiecznika cylindrycznego, 10x38 mm, 4 A, gPV, Un DC: 1000 V, SENTRON | 3NW6004-4 Siemens

Alternatywny kod produktu: 3NW60044

Opis i Kluczowe Cechy

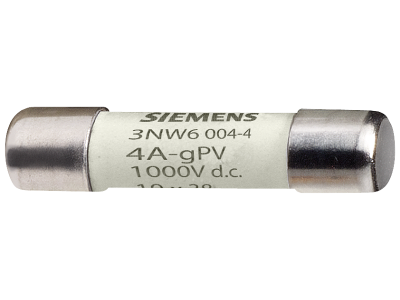

Wkładka bezpiecznikowa cylindryczna Siemens SENTRON (symbol 3NW6004-4) o rozmiarze 10×38 mm przeznaczona do ochrony instalacji fotowoltaicznych. Charakteryzuje się prądem znamionowym 4 A oraz napięciem stałym DC 1000 V, co umożliwia bezpieczną pracę w wysokonapięciowych obwodach PV bez ryzyka przegrzania. Klasa gPV (ochrona modułów fotowoltaicznych) zapewnia szybkie i pewne odłączanie prądów zwarciowych oraz wstecznych.

• Prąd znamionowy 4 A: Dobór pod kątem zabezpieczenia przewodów i modułów PV przed przeciążeniem i zwarciem.
• Napięcie znamionowe DC 1000 V: Przystosowanie do wysokonapięciowych łańcuchów paneli fotowoltaicznych z zachowaniem wymaganego odstępu izolacyjnego.
• Charakterystyka gPV (ochrona fotowoltaiczna): Specjalnie zaprojektowana do detekcji prądów wstecznych i zwarć w instalacjach PV, minimalizująca ryzyko pożaru od łuku DC.
• Wymiary 10×38 mm: Uniwersalny standard wkładek cylindrycznych, kompatybilny z większością podstaw bezpiecznikowych typu 10×38.
• Zgodność z normami IEC 60269-6 i UL 2579: Potwierdzona jakość i bezpieczeństwo w zastosowaniach fotowoltaicznych na rynku europejskim i północnoamerykańskim.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NW6004-4 spełnia wymagania normy IEC 60269-6 (bezpieczniki do ochrony instalacji fotowoltaicznych) oraz normy UL 2579 (bezpieczniki cylindryczne dla systemów PV). Posiada oznaczenie CE i jest przeznaczona do stosowania zgodnie z obowiązującymi przepisami dla instalacji fotowoltaicznych.

Zastosowanie

Wkładka przeznaczona jest do ochrony modułów fotowoltaicznych oraz przewodów przyłączeniowych przed skutkami prądów wstecznych i zwarciowych. Idealnie sprawdza się w następujących scenariuszach:

• Ochrona łańcuchów paneli PV przed prądami wstecznymi w przypadku zacienienia lub uszkodzenia modułu.
• Zabezpieczenie przewodów DC w instalacjach fotowoltaicznych o napięciu do 1000 V.
• Stosowanie w rozdzielnicach DC oraz w podstawach bezpiecznikowych 10×38 mm w systemach on-grid i off-grid.
• Jako element zabezpieczający w przemysłowych instalacjach PV wymagających wysokiej niezawodności i odporności na wahania temperatury.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej należy wykonywać wyłącznie przez personel z uprawnieniami SEP i po uprzednim odłączeniu napięcia po obu stronach obwodu. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej (np. typu NH lub cylindrycznej 10×38 mm) na szynie DIN TH35. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 4 A oraz napięcia DC 1000 V. Moment dokręcania połączeń – zgodnie z dokumentacją producenta podstawy. Przed wymianą wkładki bezwzględnie odłączyć napięcie i odczekać do rozładowania kondensatorów w obwodzie.

FAQ

• Czy wkładka jest przystosowana do napięcia stałego 1000 V DC? Tak, parametr ten został podany w danych katalogowych – napięcie znamionowe DC wynosi 1000 V, co czyni ją odpowiednią do większości domowych i przemysłowych instalacji fotowoltaicznych.
• Co oznacza charakterystyka gPV? gPV to klasa bezpieczników dedykowana do ochrony modułów fotowoltaicznych. Zapewniają one szybkie wyłączenie prądów wstecznych i zwarciowych, charakterystyczne dla pracy w obwodach DC z dużymi wahaniami prądu.
• Czy wkładka jest zgodna z normami europejskimi? Tak, produkt spełnia normę IEC 60269-6. Ponadto certyfikowany jest według UL 2579, co rozszerza możliwości zastosowania na rynkach wymagających zgodności z amerykańskimi standardami.
