Wkładka bezpiecznika cylindrycznego, 10x38 mm, 2 A, aM, Un AC: 500 V, SENTRON | 3NW8002-1 Siemens

Alternatywny kod produktu: 3NW80021

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON 3NW8002-1 o wymiarach 10×38 mm przeznaczona jest do ochrony urządzeń przemysłowych. Prąd znamionowy 2 A i napięcie AC 500 V pozwalają na bezpieczne zabezpieczanie obwodów o niewielkim obciążeniu w sieciach 400/500 V. Charakterystyka aM (zabezpieczenie silników) zapewnia selektywne wyłączanie zwarć bez zbędnych przerw w pracy pozostałych odbiorników.

• Prąd znamionowy 2 A: Idealny do zabezpieczania obwodów sterowania, przekaźników i małych silników – minimalizuje ryzyko przegrzania przewodów.
• Napięcie znamionowe AC 500 V: Gwarantuje bezpieczną pracę w przemysłowych sieciach trójfazowych oraz w instalacjach o podwyższonym napięciu.
• Charakterystyka aM: Skonstruowana do ochrony odbiorników o charakterze indukcyjnym (silniki, transformatory) przed skutkami zwarć, nie wyzwalając się przy rozruchu.

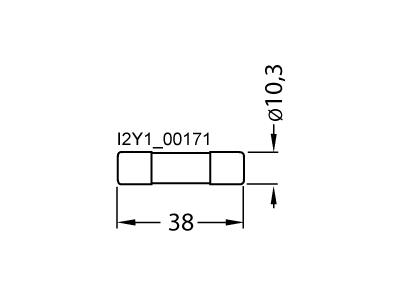

• Wymiary 10×38 mm: Standardowy rozmiar wkładki cylindrycznej – kompatybilny z szeroką gamą uchwytów i podstaw bezpiecznikowych.
• Zgodność z normami IEC 60269 oraz UL 512: Potwierdza jakość i bezpieczeństwo użytkowania w instalacjach zgodnych z europejskimi i amerykańskimi standardami.

Zgodność z Normami

Wkładka 3NW8002-1 spełnia wymagania norm IEC 60269-1, -2 i -3 oraz UL 512. Posiada certyfikat CE i jest dopuszczona do stosowania jako element odłącznika bezpiecznikowego (nieprzeznaczony do łączenia pod obciążeniem).

Zastosowanie

Dzięki charakterystyce aM i kompaktowym wymiarom wkładka znajduje zastosowanie w przemysłowych szafach sterowniczych i rozdzielnicach. Sprawdza się wszędzie tam, gdzie wymagana jest selektywna ochrona przed zwarciem.

• Zabezpieczanie obwodów silnikowych (pompy, wentylatory, sprężarki) – charakterystyka aM toleruje prądy rozruchowe.
• Ochrona transformatorów sterowniczych i zasilaczy impulsowych – szybkie wyłączenie zwarć bez ryzyka uszkodzenia uzwojeń.
• Zabezpieczanie obwodów pomocniczych w maszynach i urządzeniach przemysłowych (czujniki, siłowniki, elementy wykonawcze).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wkładka zapasowa – wymiar 10×38 mm ułatwia unifikację.

Wskazówki Montażowe

Montaż i wymianę wkładki może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie znajduje się pod obciążeniem – wkładka nie jest przystosowana do łączenia pod obciążeniem. Stosuj wkładki o prądzie i charakterystyce zgodnej z projektem instalacji. Przewody doprowadzające dobierz tak, aby ich przekrój był odpowiedni dla prądu 2 A i spodziewanego prądu zwarciowego. Wkładkę montuj w uchwycie przystosowanym do rozmiaru 10×38 mm. Dokładne dane dotyczące momentu dokręcania znajdziesz w dokumentacji uchwytu.

FAQ

• Co oznacza charakterystyka aM? aM to charakterystyka zwłoczna przeznaczona do zabezpieczania silników oraz innych odbiorników o dużym prądzie rozruchowym. Wkładka wytrzymuje krótkotrwałe przeciążenia (np. rozruch), ale szybko wyłącza zwarcia.
• Czy mogę użyć tej wkładki w sieci 230 V? Tak, napięcie znamionowe 500 V AC jest wartością maksymalną; wkładka może być stosowana w obwodach o niższym napięciu (np. 230 V), pod warunkiem dobrania prądu i charakterystyki do zabezpieczanego odbiornika.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanego uchwytu. Sama wkładka nie ma określonego IP – w typowych uchwytach do rozdzielnic osiąga się IP20.
