Wkładka bezpiecznika cylindrycznego, 10x38 mm, 0,5 A, aM, Un AC: 500 V, SENTRON | 3NW8000-1 Siemens

Alternatywny kod produktu: 3NW80001

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW8000-1 to element systemu bezpieczników cylindrycznych o wymiarach 10x38 mm. Zaprojektowana z myślą o selektywnej ochronie urządzeń w instalacjach przemysłowych. Prąd znamionowy 0,5 A przy napięciu 500 V AC oraz charakterystyka aM zapewniają skuteczną ochronę zwarciową i przeciążeniową w obwodach o niskim poborze prądu.

• Prąd znamionowy 0,5 A: Precyzyjne zabezpieczenie obwodów sterowania, sygnalizacji i pomocniczych przed skutkami zwarć i przeciążeń.
• Charakterystyka aM: Opóźnione zadziałanie umożliwia bezpieczną ochronę odbiorników o charakterze indukcyjnym (np. silników) bez fałszywych wyłączeń podczas rozruchu.
• Napięcie znamionowe 500 V AC: Stosowanie w standardowych sieciach przemysłowych 400/500 V z zachowaniem odpowiedniej izolacji.

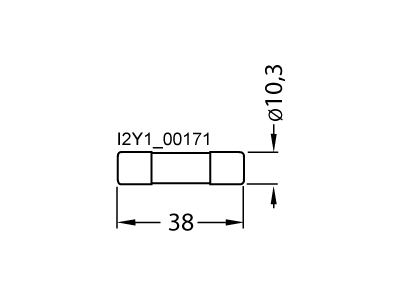

• Wymiary 10x38 mm: Kompatybilność z typowymi uchwytami i podstawami bezpiecznikowymi w systemie SENTRON – łatwa wymiana i unifikacja.
• System SENTRON firmy Siemens: Gwarancja spójności i niezawodności w rozdzielnicach oraz szafach sterowniczych dzięki dopasowaniu do pozostałych elementów serii.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników cylindrycznych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki charakterystyce aM i niewielkiemu prądowi znamionowemu wkładka 3NW8000-1 znajduje zastosowanie w obwodach wymagających precyzyjnej ochrony przy ograniczonych prądach roboczych. Sprawdza się w instalacjach przemysłowych, maszynowych oraz rozdzielnicach pomocniczych.

• Ochrona obwodów sterowania i sygnalizacji w szafach sterowniczych.
• Zabezpieczenie małych silników (wentylatory, pompy) w połączeniu ze stycznikami.
• Element selektywnej ochrony w systemach bezpieczników cylindrycznych SENTRON.
• Ochrona obwodów pomocniczych i zasilania modułów automatyki.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie lub uchwycie bezpiecznikowym zgodnym z systemem SENTRON. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego i warunków instalacji. Moment dokręcania śrub w podstawie – według dokumentacji producenta.

FAQ

• Czy wkładka posiada wskaźnik zadziałania (LED)? Nie, wkładka 3NW8000-1 nie zawiera wbudowanego wskaźnika. Do sygnalizacji stanu można zastosować podstawy z mechanicznym wskaźnikiem lub moduły sygnalizacyjne dostępne w systemie SENTRON.
• Jaki jest stopień ochrony IP wkładki? Wkładka bezpiecznikowa nie posiada samodzielnego stopnia ochrony IP – zależy on od zastosowanej podstawy lub uchwytu. W typowych rozdzielnicach aparatura umieszczona w rozdzielnicy osiąga IP2X lub wyższy.
• Czy można łączyć obciążenie przez tę wkładkę? Nie, wkładka bezpiecznikowa nie jest przeznaczona do łączenia pod obciążeniem. Służy wyłącznie do ochrony zwarciowej i przeciążeniowej. Do przełączania pod obciążeniem należy stosować odłączniki lub bezpieczniki mocy z serii 3KF.
