Stycznik półprzewodnikowy 3RF2, 1-faz. AC51 20A 48-460V/24V DC | 3RF2320-2AA04 Siemens

Alternatywny kod produktu: 3RF23202AA04

Opis i Kluczowe Cechy

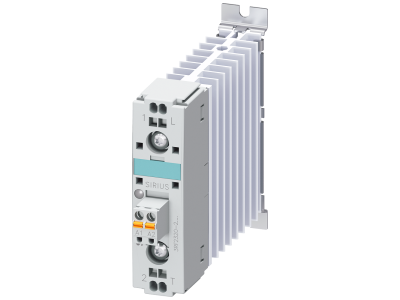

Stycznik półprzewodnikowy Siemens 3RF2320-2AA04 z serii SIRIUS 3RF23 to 1-fazowe urządzenie przeznaczone do przełączania obciążeń omowych i indukcyjnych. Dzięki prądowi znamionowemu AC51 20A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, a zintegrowany radiator umożliwia montaż bezpośrednio w szafie sterowniczej bez dodatkowego chłodzenia. Kompaktowa konstrukcja oszczędza miejsce na szynie montażowej TH35.

• Prąd znamionowy AC51 20A: Umożliwia bezpieczne przełączanie obciążeń o znacznym natężeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe 48–460 V AC / sterowanie 24 V DC: Szeroki zakres napięć roboczych oraz uniwersalne sterowanie niskonapięciowe, kompatybilne z układami PLC i sterownikami.
• Bezzużyciowe i bezgłośne przełączanie: Brak elementów mechanicznych eliminuje hałas i zużycie, idealne do biur, szpitali i stref ciszy.
• Zintegrowany radiator: Pozwala na pracę w szafie sterowniczej bez dodatkowych modułów chłodzących, upraszczając montaż.
• Kompaktowa budowa: Oszczędza miejsce na szynie DIN TH35, umożliwiając gęstsze rozmieszczenie aparatury.

Zgodność z Normami

Stycznik półprzewodnikowy 3RF2320-2AA04 jest dopuszczony na całym świecie, spełniając wymagania norm IEC oraz UL/CSA. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Produkt należy do modułowego systemu SIRIUS firmy Siemens.

Zastosowanie

Stycznik półprzewodnikowy Siemens 3RF2320-2AA04 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezgłośne i niezawodne przełączanie prądu przy wysokiej częstotliwości łączeń.

• Sterowanie grzejnikami, zaworami i innymi obciążeniami omowymi/indukcyjnymi w instalacjach przemysłowych.
• Generowanie impulsów załączających do styczników elektromagnetycznych, przekaźników lub wejść PLC w szafach sterowniczych.
• Praca w obszarach wrażliwych na hałas – biura, szpitale, laboratoria – gdzie ciche przełączanie ma kluczowe znaczenie.
• Automatyka budynkowa i systemy HVAC do precyzyjnego sterowania obciążeniami elektrycznymi.

Wskazówki Montażowe

Montaż stycznika półprzewodnikowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w szafie sterowniczej. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Przekrój przewodów dobrać zgodnie z prądem znamionowym i obowiązującymi normami. Moment dokręcania zacisków – stosować się do dokumentacji producenta. Należy zapewnić odpowiednią wentylację, mimo zintegrowanego radiatora, aby nie przekroczyć dopuszczalnej temperatury pracy.

FAQ

• Czy stycznik 3RF2320-2AA04 jest wyposażony w podświetlenie? Nie, to urządzenie nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu można zastosować zewnętrzne moduły funkcyjne z serii 3RF29.
• Jaki jest stopień ochrony tego stycznika? W danych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicach ma IP20. Należy instalować w obudowie o odpowiednim stopniu ochrony dla danego środowiska.
• Czy stycznik pracuje w trybie AC lub DC? Stycznik przeznaczony jest do przełączania obciążeń zarówno AC, jak i DC, zgodnie z kategorią AC51. Napięcie sterowania to 24 V DC. Szczegółowe parametry pracy należy sprawdzić w karcie katalogowej producenta.
• Jaki jest bezpośredni następca tego modelu? Bezpośrednim następcą jest stycznik półprzewodnikowy 3RF3320-2AA04 (1-polowy, AC-1 / 20 A / 40 °C, 48–460 V / 24 V DC, zaciski sprężynowe). Nowa wersja zapewnia pełną funkcjonalność poprzednika przy aktualnym wsparciu technicznym Siemens.
