Stycznik półprzewodnikowy 3RF2, 1-faz. AC51 20A 48-460V/24V DC | 3RF2320-1AA04 Siemens

Alternatywny kod produktu: 3RF23201AA04

Opis i Kluczowe Cechy

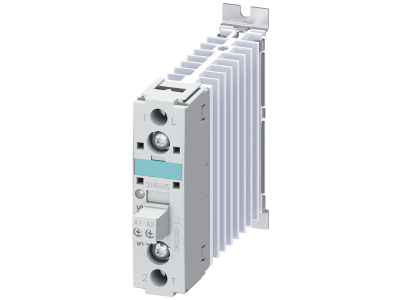

Stycznik półprzewodnikowy Siemens SIRIUS 3RF2320-1AA04 to 1-fazowe urządzenie do bezstykowego przełączania obciążeń w kategorii AC51. Zaprojektowany na prąd 20 A i napięcie 48–460 V AC / 24 V DC, zapewnia niezawodną pracę w aplikacjach wymagających częstego łączenia – bez zużycia mechanicznego i emisji hałasu. Dzięki zintegrowanemu radiatorowi może być instalowany bezpośrednio w szafie sterowniczej, a kompaktowa obudowa oszczędza miejsce na szynie montażowej.

• Prąd znamionowy AC51 – 20 A: Umożliwia bezpieczne przełączanie obciążeń omowych i indukcyjnych, takich jak grzejniki czy zawory, bez ryzyka przegrzania styków.
• Napięcie łączeniowe 48–460 V AC / 24 V DC: Szeroki zakres napięć zasilania pozwala na stosowanie w instalacjach przemysłowych i komercyjnych o różnych standardach.
• Przełączanie bezzużyciowe i bezgłośne: Brak elementów mechanicznych eliminuje hałas i zużycie, co czyni go idealnym do pomieszczeń wrażliwych na dźwięk (biura, szpitale).
• Zintegrowany radiator: Umożliwia pracę w szafie sterowniczej bez dodatkowego chłodzenia, upraszczając montaż i redukując koszty.
• Możliwość rozbudowy modułami 3RF29: Standardowe moduły funkcyjne można łatwo zatrzasnąć na styczniku, dostosowując go do konkretnych zastosowań (np. zwłoka czasowa, sprzężenie zwrotne).
• Kompaktowa konstrukcja na szynę TH35: Oszczędza miejsce w rozdzielnicy i umożliwia szybki montaż w standardowej szafie sterowniczej.

Zgodność z Normami

Stycznik 3RF2320-1AA04 posiada dopuszczenia międzynarodowe, w tym zgodność z normami IEC oraz certyfikację UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Oznaczono go znakiem CE. Produkt zaprojektowano zgodnie z wymaganiami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik półprzewodnikowy Siemens znajduje zastosowanie wszędzie tam, gdzie wymagane jest częste, bezgłośne i bezawaryjne łączenie obciążeń. Sprawdza się szczególnie w systemach automatyki i sterowania procesami.

• Sterowanie grzejnikami, nagrzewnicami, systemami ogrzewania elektrycznego w budynkach i maszynach.
• Przełączanie zaworów, siłowników i innych odbiorników indukcyjnych w instalacjach napełniających i procesowych.
• Generowanie impulsów załączających dla styczników elektromagnetycznych, przekaźników lub wejść PLC w szafach sterowniczych.
• Praca w systemach automatyki budynkowej (oświetlenie, wentylacja, klimatyzacja) oraz w obszarach wrażliwych na hałas (biura, laboratoria, sale operacyjne).

Wskazówki Montażowe

Montaż i podłączenie stycznika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Należy stosować moment dokręcania zacisków zgodny z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu. Ze względu na wydzielane ciepło, zapewnić odpowiednią wentylację wokół radiatora – nie zakrywać otworów wentylacyjnych.

FAQ

• Czy stycznik ma podświetlenie lub diodę sygnalizacyjną? Standardowa wersja 3RF2320-1AA04 nie posiada wbudowanego podświetlenia. Stan załączenia można sygnalizować za pomocą zewnętrznej lampki lub modułu funkcyjnego z rodziny 3RF29.
• Jaki stopień ochrony ma to urządzenie? Stycznik półprzewodnikowy przeznaczony jest do montażu w rozdzielnicy – posiada stopień ochrony IP20 (ochrona przed dotknięciem palcem). Po zamontowaniu w szafie sterowniczej o wyższym IP, całość osiąga odpowiednią szczelność.

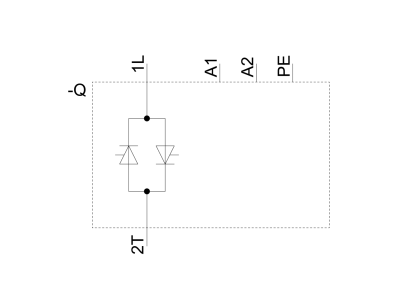

• Jak działa tryb pracy styku – czy to styk zwierny czy rozwierny? Stycznik półprzewodnikowy 3RF23 działa jako łącznik bezstykowy – nie posiada fizycznego styku mechanicznego. Wysterowanie napięciem 24 V DC powoduje załączenie (przejście w stan przewodzenia), a zanik napięcia sterującego – wyłączenie. Zachowuje się jak styk normalnie otwarty (NO).
