Stycznik półprzewodnikowy 3RF2, 1-faz. AC51 10A 24-230V/24V DC | 3RF2310-2AA02 Siemens

Alternatywny kod produktu: 3RF23102AA02

Opis i Kluczowe Cechy

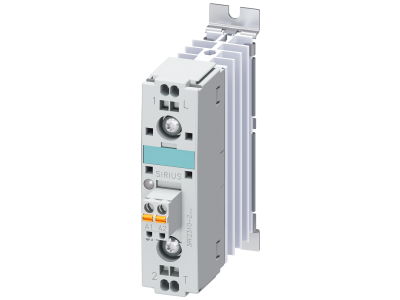

Stycznik półprzewodnikowy SIRIUS 3RF2310-2AA02 firmy Siemens to jednofazowe urządzenie przeznaczone do przełączania obciążeń omowych i indukcyjnych w kategorii użytkowania AC51 przy prądzie znamionowym 10 A. Napięcie sterowania wynosi 24–230 V AC / 24 V DC, co umożliwia współpracę z szeroką gamą układów automatyki. Dzięki bezstykowej technologii przełączanie odbywa się bezgłośnie i bez zużycia mechanicznego, a zintegrowany radiator pozwala na bezpośredni montaż w szafie sterowniczej bez dodatkowego chłodzenia. Kompaktowa obudowa oszczędza miejsce na szynie montażowej, a możliwość rozszerzenia o standardowe moduły funkcyjne 3RF29 zwiększa wszechstronność zastosowań. Uwaga: produkt 3RF2310-2AA02 należy do starej generacji – jego bezpośrednim następcą jest 3RF3310-2AA02 (1‑polowy, 3RF3, AC‑1/10 A/40 °C, 24–230 V / 24 V DC, zaciski sprężynowe). Nowa wersja zapewnia pełną funkcjonalność poprzednika przy aktualnym wsparciu technicznym Siemens. Przed montażem sprawdź warunki instalacji.

• Prąd znamionowy AC51 10 A: Bezpieczne przełączanie obciążeń omowych i indukcyjnych o znacznym prądzie – idealne do grzejników, zaworów i silników małej mocy.
• Napięcie sterowania 24–230 V AC / 24 V DC: Uniwersalna kompatybilność z różnymi napięciami sterowania – uproszczenie konfiguracji i zmniejszenie liczby wymaganych wariantów magazynowych.
• Bezgłośna i bezzużyciowa praca: Brak elementów mechanicznych eliminuje hałas i zużycie, co czyni urządzenie idealnym do obszarów wrażliwych na hałas (biura, szpitale) oraz przy wysokich częstotliwościach załączania.
• Zintegrowany radiator: Gotowy do pracy bezpośrednio w szafie sterowniczej – oszczędność czasu montażu i dodatkowych kosztów na chłodzenie.
• Możliwość rozbudowy modułami funkcyjnymi 3RF29: Łatwe rozszerzenie funkcjonalności o dodatkowe opcje (np. monitorowanie stanu, opóźnienie czasowe) przez proste zatrzaśnięcie na obudowie.

Zgodność z Normami

Stycznik półprzewodnikowy 3RF2310-2AA02 posiada dopuszczenia IEC oraz UL/CSA, co potwierdza jego zgodność z międzynarodowymi wymaganiami dotyczącymi bezpieczeństwa i niezawodności. Produkt oznaczony jest znakiem CE.

Zastosowanie

Stycznik półprzewodnikowy sprawdza się wszędzie tam, gdzie wymagane jest ciche, niezawodne i częste przełączanie obciążeń. Dzięki uniwersalnym parametrom sterowania oraz kompaktowej konstrukcji znajduje zastosowanie w wielu układach automatyki i instalacjach przemysłowych.

• Sterowanie grzejnikami elektrycznymi, zaworami i małymi silnikami w instalacjach przemysłowych i budynkowych.
• Praca w obszarach wrażliwych na hałas – szpitale, biura, laboratoria – gdzie konwencjonalne styczniki generowałyby nieakceptowalny poziom dźwięku.
• Sterowanie impulsowe dla systemów PLC, przekaźników lub styczników w szafach sterowniczych.
• Zastosowania wymagające bardzo dużej częstotliwości załączania (np. regulatory temperatury, piece oporowe).

Wskazówki Montażowe

Montaż i podłączenie stycznika półprzewodnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Zaciski dokręcaj momentem określonym w dokumentacji producenta. Zwróć uwagę na wymagania dotyczące wentylacji – mimo zintegrowanego radiatora należy zachować minimalne odstępy od innych urządzeń zgodnie z instrukcją.

FAQ

• Czy stycznik posiada wbudowane podświetlenie stanu pracy? Nie, stycznik 3RF2310-2AA02 nie ma wbudowanego podświetlenia. Stan łączenia można monitorować za pomocą zewnętrznych modułów funkcyjnych 3RF29 (np. modułu sygnalizacyjnego) lub przez dodatkowy wskaźnik w obwodzie sterowania.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Urządzenie przeznaczone jest do montażu w szafie sterowniczej, która zapewnia odpowiednią ochronę przed dotykiem i czynnikami środowiskowymi. W typowych warunkach aparatura modułowa w rozdzielnicy ma stopień ochrony IP20.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik przeznaczony jest do pracy w kategorii użytkowania AC51 według IEC, czyli do załączania i wyłączania obciążeń omowych oraz indukcyjnych przy prądzie znamionowym 10 A. Nie nadaje się do obciążeń silnie indukcyjnych ani do bezpośredniego rozruchu silników o dużych prądach rozruchowych – w takich przypadkach należy wybrać odpowiednią kategorię (np. AC‑3 za pomocą innego urządzenia).
