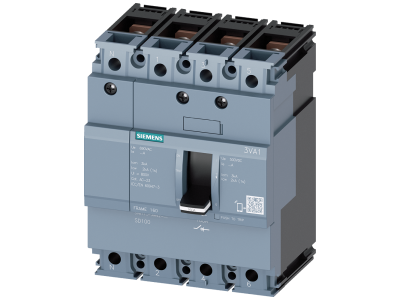

Rozłącznik izolacyjny, IEC, Frame 160, 63 A, 4-bieg., przyłącze płaskie śrubowe | 3VA1163-1AA42-0AA0 Siemens

Alternatywny kod produktu: 3VA11631AA420AA0

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Siemens 3VA1163-1AA42-0AA0 to czterobiegunowy wyłącznik kompaktowy w wersji rozłącznika izolacyjnego, przeznaczony do bezpiecznego odłączania obwodów od sieci. Prąd znamionowy 63 A i rama Frame 160 pozwalają na stosowanie w instalacjach przemysłowych i infrastrukturalnych. Przyłącze płaskie śrubowe ułatwia montaż przewodów o odpowiednim przekroju. Urządzenie nie posiada zabezpieczenia przeciążeniowego ani przeciwzwarciowego – pełni wyłącznie funkcję rozłącznika izolacyjnego.

• Prąd znamionowy 63 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, umożliwiając odłączanie części instalacji bez ryzyka przegrzania styków.

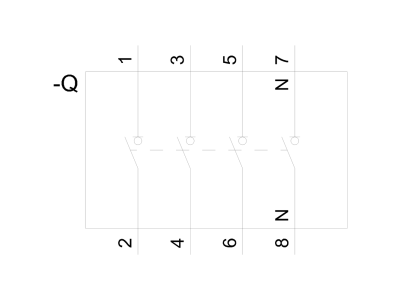

• Konstrukcja 4-biegunowa: umożliwia jednoczesne odłączanie wszystkich czterech biegunów (L1, L2, L3, N), co gwarantuje pełną izolację galwaniczną od zasilania.
• Zgodność z IEC 60947-3: gwarantuje spełnienie wymogów normy dla rozłączników izolacyjnych, co potwierdza bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.
• Przyłącze płaskie śrubowe: ułatwia szybki i pewny montaż przewodów o przekroju dostosowanym do prądu 63 A, bez konieczności stosowania specjalnych końcówek.
• Możliwość montażu stałego i wtykowego: daje elastyczność w zabudowie w rozdzielnicach, pozwala na łatwy demontaż i serwis.

Zgodność z Normami

Rozłącznik izolacyjny 3VA1163-1AA42-0AA0 jest zgodny z normą IEC 60947-3, która określa wymagania dla rozłączników izolacyjnych stosowanych w obwodach przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Dzięki swojej konstrukcji i parametrom, rozłącznik izolacyjny Siemens 3VA1 znajduje zastosowanie w różnych scenariuszach wymagających bezpiecznego odłączania napięcia:

• Odłączanie od sieci całych fragmentów instalacji przemysłowych podczas prac konserwacyjnych lub awaryjnych.
• Jako główny wyłącznik izolacyjny w rozdzielnicach głównych i podrozdzielnicach w obiektach infrastrukturalnych.
• W systemach sterowania i dystrybucji energii w maszynach i urządzeniach, zapewniając bezpieczeństwo personelu.
• Jako komponent w systemach SENTRON firmy Siemens, współpracujący z innymi aparatami modułowymi i wyposażeniem dodatkowym.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w zabudowie stałej – szczegółowe wymagania montażowe, w tym moment dokręcania śrub i dopuszczalne przekroje przewodów, znajdują się w dokumentacji technicznej producenta. Należy dobrać przekrój przewodów zgodnie z prądem znamionowym 63 A i warunkami środowiskowymi.

FAQ

• Czy rozłącznik izolacyjny posiada zabezpieczenie przeciążeniowe lub przeciwzwarciowe? Nie, model 3VA1163-1AA42-0AA0 jest wyłącznie rozłącznikiem izolacyjnym – nie posiada wyzwalaczy przeciążeniowych ani zwarciowych. Stosuje się go do bezpiecznego odłączania napięcia w połączeniu z odpowiednimi zabezpieczeniami (wyłącznikami nadprądowymi, bezpiecznikami).
• Czy rozłącznik można zamontować w technice wtykowej? Tak, model 3VA1 umożliwia montaż wtykowy, co ułatwia szybki demontaż i serwis.
• Czy wyposażenie dodatkowe jest kompatybilne z innymi wyłącznikami 3VA? Tak, wyłączniki kompaktowe 3VA1 i 3VA2 korzystają ze wspólnej platformy wyposażenia dodatkowego, co upraszcza konfigurację i redukuje liczbę części zamiennych.
