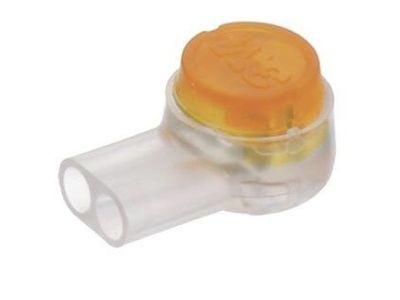

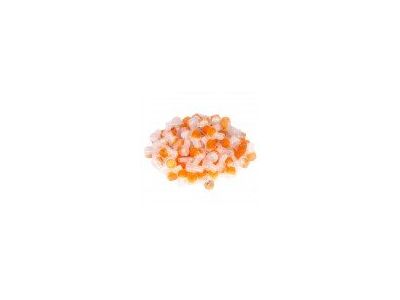

Scotchlok UY2 Łącznik dwużyłowy przelotowy 0,4-0,9mm żółty (opak 10x100szt) | 80611326796 EFBI

Opis i Kluczowe Cechy

Łącznik dwużyłowy Scotchlok UY2 to profesjonalne rozwiązanie przeznaczone do szybkiego i niezawodnego łączenia przewodów miedzianych w instalacjach niskoprądowych. Wykorzystuje zaawansowaną technologię IDC (Insulation Displacement Connector), która umożliwia wykonanie trwałego połączenia elektrycznego bez konieczności zdejmowania izolacji z żył. Mechanizm opiera się na dwóch wewnętrznych stykach nożowych, które podczas zaciśnięcia przebijają powłokę izolacyjną, gwarantując stabilny styk o niskiej rezystancji.

Kluczowym atutem produktu jest fabryczne wypełnienie specjalistycznym żelem uszczelniającym. Żel ten tworzy barierę hydrofobową, która skutecznie chroni punkt styku przed penetracją wilgoci, utlenianiem oraz korozją, co jest niezbędne w środowiskach o zmiennych warunkach atmosferycznych. Łącznik obsługuje żyły o średnicy wewnętrznej od 0,4 mm do 0,9 mm (zakres 19-26 AWG) oraz średnicy zewnętrznej z izolacją do 1,67 mm. Obudowa w kolorze pomarańczowym wykonana jest z tworzywa odpornego na wstrząsy oraz działanie rozpuszczalników, co zapewnia wysoką trwałość mechaniczną całego połączenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi dotyczącymi osprzętu telekomunikacyjnego i niskonapięciowego. Zastosowana technologia styków nożowych IDC zapewnia powtarzalność parametrów elektrycznych, co jest kluczowe w systemach transmisji danych i sygnałów sterujących. Łącznik jest przystosowany do pracy w obwodach o napięciu maksymalnym do 100V, spełniając wymogi bezpieczeństwa dla instalacji sygnalizacyjnych i automatyki budynkowej.

Zastosowanie

Szybkozłączki Scotchlok UY2 znajdują szerokie zastosowanie w branży elektro-technicznej oraz teleinformatycznej. Są niezastąpione przy pracach instalacyjnych i serwisowych w następujących obszarach:

• Telekomunikacja i sieci telefoniczne: Łączenie par żył w puszkach i szafach kablowych.
• Systemy zabezpieczeń: Instalacje alarmowe (SSWiN) oraz systemy kontroli dostępu.
• Automatyka budynkowa: Połączenia w systemach domofonowych i wideodomofonowych.
• Ochrona przeciwpożarowa: Łączenie czujek i modułów w pętlach dozorowych.
• Automatyka przemysłowa: Przesył sygnałów sterowniczych o niskim napięciu.
• Okablowanie strukturalne: Naprawa uszkodzonych żył w kablach typu YTDY, YTKSY czy XZTKMXPW.

Wskazówki Montażowe

Montaż łącznika Scotchlok UY2 jest intuicyjny i nie wymaga specjalistycznego przygotowania przewodów, co znacznie skraca czas pracy instalatora:

• Przygotowanie: Nie należy zdejmować izolacji z końcówek przewodów. Wystarczy upewnić się, że końce żył są prosto ucięte.

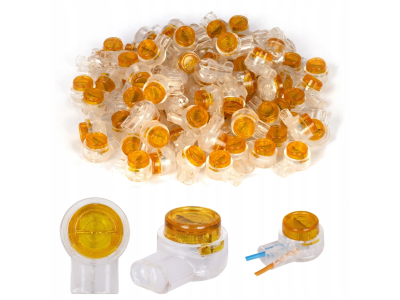

• Wprowadzenie żył: Wsuń dwa przewody do oporu w otwory wejściowe łącznika. Przezroczysta obudowa pozwala na wizualną weryfikację poprawnego umieszczenia żył.
• Zaciśnięcie: Użyj dedykowanej praski lub szczypiec równoległych, aby docisnąć kolorowy przycisk do poziomu obudowy. Mechanizm IDC przebije izolację i zablokuje przewody.
• Weryfikacja: Nadmiar żelu może wypłynąć podczas zaciskania – jest to zjawisko prawidłowe, świadczące o pełnym uszczelnieniu komory stykowej.

FAQ

• Czy łącznik UY2 można stosować do przewodów typu linka? Produkt jest optymalizowany pod kątem drutów miedzianych (solid core). W przypadku linki zaleca się wykonanie testu ciągłości i wytrzymałości mechanicznej.
• Czy złączka jest wielorazowa? Nie, Scotchlok UY2 to łącznik jednorazowy. Po zaciśnięciu styków nożowych i aktywacji żelu nie należy go otwierać ani używać ponownie.
• Jaka jest maksymalna średnica izolacji przewodu? Maksymalna średnica zewnętrzna przewodu wraz z izolacją nie może przekraczać 1,67 mm, aby zapewnić poprawne wprowadzenie do kanału łącznika.
• Czy żel wewnątrz złączki jest bezpieczny dla izolacji kabla? Tak, żel jest chemicznie obojętny i nie degraduje powłok wykonanych z PVC, PE czy innych popularnych materiałów izolacyjnych.
